Zawiesia łańcuchowe
Zawiesia łańcuchowe to niezawodne rozwiązanie do podnoszenia i transportu ciężkich ładunków w przemyśle, budownictwie, logistyce oraz wszędzie tam, gdzie liczy się wysoka wytrzymałość, bezpieczeństwo i odporność na intensywną eksploatację. Dzięki solidnej konstrukcji zawiesia łańcuchowe doskonale sprawdzają się podczas pracy z ładunkami o dużej masie, także w wymagających warunkach środowiskowych.
W ofercie EFMETAL znajdują się zawiesia łańcuchowe dopasowane do różnych zastosowań i sposobów mocowania ładunku. Oferujemy rozwiązania, które można dobrać pod kątem liczby cięgien, rodzaju zakończeń oraz specyfiki pracy, tak aby zapewnić maksymalną funkcjonalność, trwałość i bezpieczeństwo użytkowania. Nasze zawiesia łańcuchowe to sprzęt przeznaczony dla firm, które oczekują jakości, niezawodności i zgodności z wymaganiami technicznymi.
Wykonywane zawiesia łańcuchowe (wg typów zakończeń):
- Zawiesie linowe wielocięgnowe zaciskane złączką aluminiową zakończone pętlami
- Zawiesie linowe wielocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą
- Zawiesie linowe wielocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą i szaklą
- Zawiesie linowe wielocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą i hakiem
- Zawiesie linowe wielocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą, szaklą i hakiem
- Zawiesie linowe wielocięgnowe zaciskane złączką aluminiową zakończone pętlami z ogniwami
Zawiesia łańcuchowe
Tabela DOR dla zawiesi łańcuchowych (klasa 8):
| 1-cięgnowe | 2-cięgnowe | 3- i 4-cięgnowe | |||
|---|---|---|---|---|---|
| Rozmiar | DOR [kg] | DOR [kg] dla kąta odchylenia | DOR [kg] dla kąta odchylenia | ||
| α do 45° | dla 45°<α<60°) | α do 45° | dla 45°<α<60°) | ||
| 5 | 800 | 1120 | 800 | 1600 | 1180 |
| 6 | 1120 | 1600 | 1120 | 2360 | 1700 |
| 7 | 1500 | 2120 | 1500 | 3150 | 2240 |
| 8 | 2000 | 2800 | 2000 | 4250 | 3000 |
| 10 | 3150 | 4250 | 3150 | 6700 | 4750 |
| 13 | 5300 | 7500 | 5300 | 11200 | 8000 |
| 16 | 8000 | 11200 | 8000 | 17000 | 11800 |
| 19 | 11200 | 16000 | 11200 | 23600 | 17000 |
| 22 | 15000 | 21200 | 15000 | 31500 | 22400 |
Tabela DOR dla zawiesi łańcuchowych (klasa 10):
| 1-cięgnowe | 2-cięgnowe | 3- i 4-cięgnowe | |||
|---|---|---|---|---|---|
| Rozmiar | DOR [kg] | DOR [kg] dla kąta odchylenia | DOR [kg] dla kąta odchylenia | ||
| α do 45° | dla 45°<α<60°) | α do 45° | dla 45°<α<60°) | ||
| 5 | 1000 | 1400 | 1000 | 2000 | 1500 |
| 6 | 1400 | 2000 | 1400 | 3000 | 2120 |
| 7 | 1900 | 2650 | 1900 | 4000 | 2800 |
| 8 | 2500 | 3550 | 2500 | 5300 | 3750 |
| 10 | 4000 | 5600 | 4000 | 8000 | 6000 |
| 13 | 6700 | 9500 | 6700 | 14000 | 10000 |
| 16 | 10000 | 14000 | 10000 | 21200 | 15000 |
| 19 | 14000 | 20000 | 14000 | 30000 | 21200 |
| 22 | 19000 | 26500 | 19000 | 40000 | 28000 |
Zawiesia łańcuchowe można stosować w zakresie temperatur od -40ºC do +200ºC. W przypadku zawiesi 4-cięgnowych do obliczeń przyjmuje się zawsze tylko 3 cięgna – zakłada się, że precyzja wykonania zawiesia jest niewystarczająca do równomiernego przeniesienia ciężaru na wszystkie 4 cięgna. Kąt odchylenia cięgien nie może przekroczyć 60º.
Wystąpienie poniższych zdarzeń zmienia DOR zawiesia o podany współczynnik:
| Zdarzenie | razy ilość cięgien (1..3) | Uwagi |
|---|---|---|
| obwiązywanie | 0,8 | – |
| odchylenie do 45° | 0,7 | (cosinus 45°) |
| odchylenie do 60° | 0,5 | (cosinus 60°) |
| krawędź | 0,5 | ostra krawędź |
| krawędź | 0,7 | krawędź o promieniu nie większym niż rozmiar łańcucha |
| krawędź | 1 | krawędź o promieniu większym niż 2 x rozmiar łańcucha |
| Użycie x cięgien | 0,5 | z zawiesia 2-cięgnowego |
| Użycie x cięgien | 0,33 | z zawiesia 4-cięgnowego |
Wystąpienie kilku zdarzeń łącznie skutkuje koniecznością obliczenia iloczynu współczynników dla każdego z tych zdarzeń.
Np. użycie dwóch cięgien zawiesia czterocięgnowego (0,66) kąt odchylenia ok. 50º (0,50), z obwiązaniem (0,80), podnoszony element ma 2 ostre krawędzie (0,50).
Wykonywane zawiesia łańcuchowe (wg typów zakończeń):

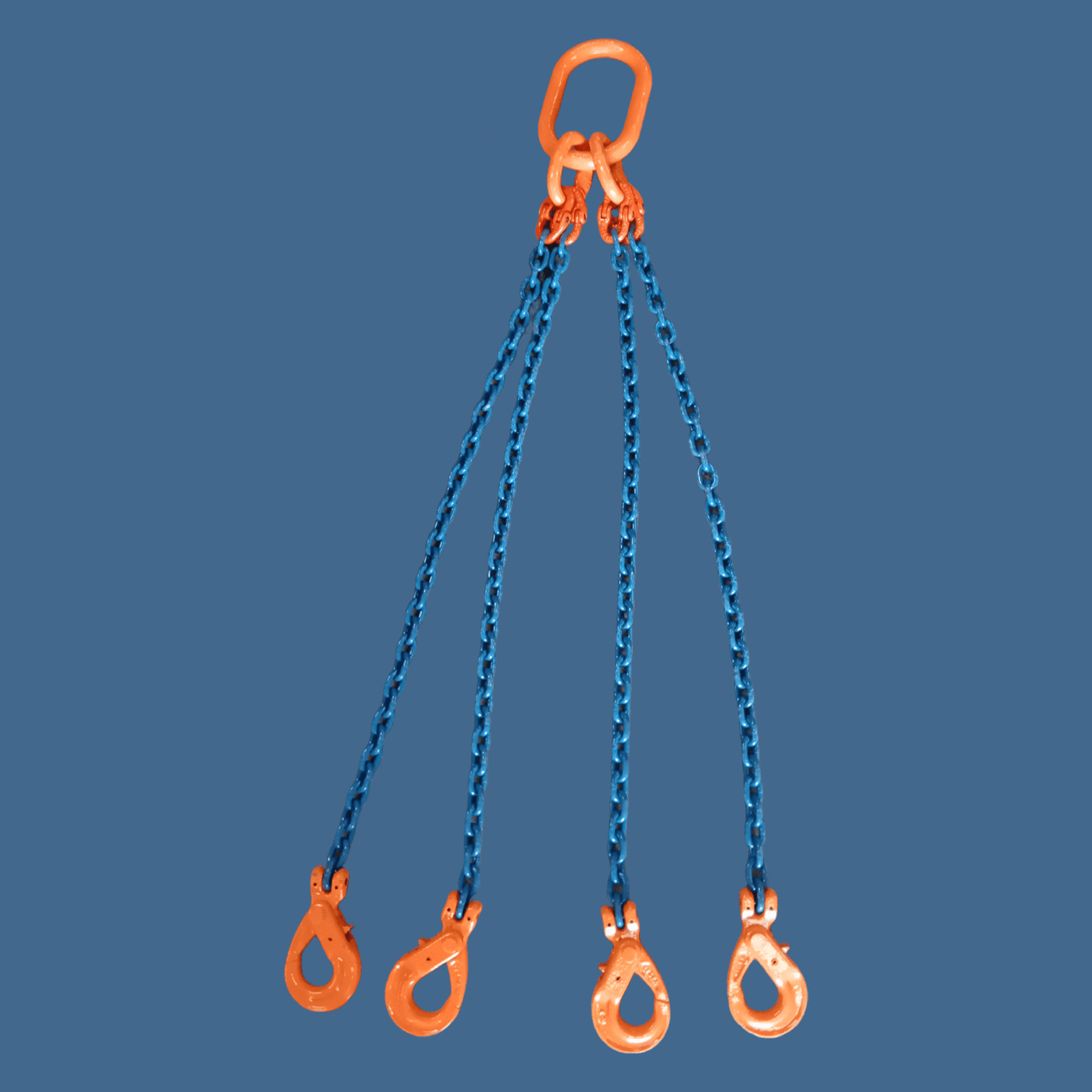

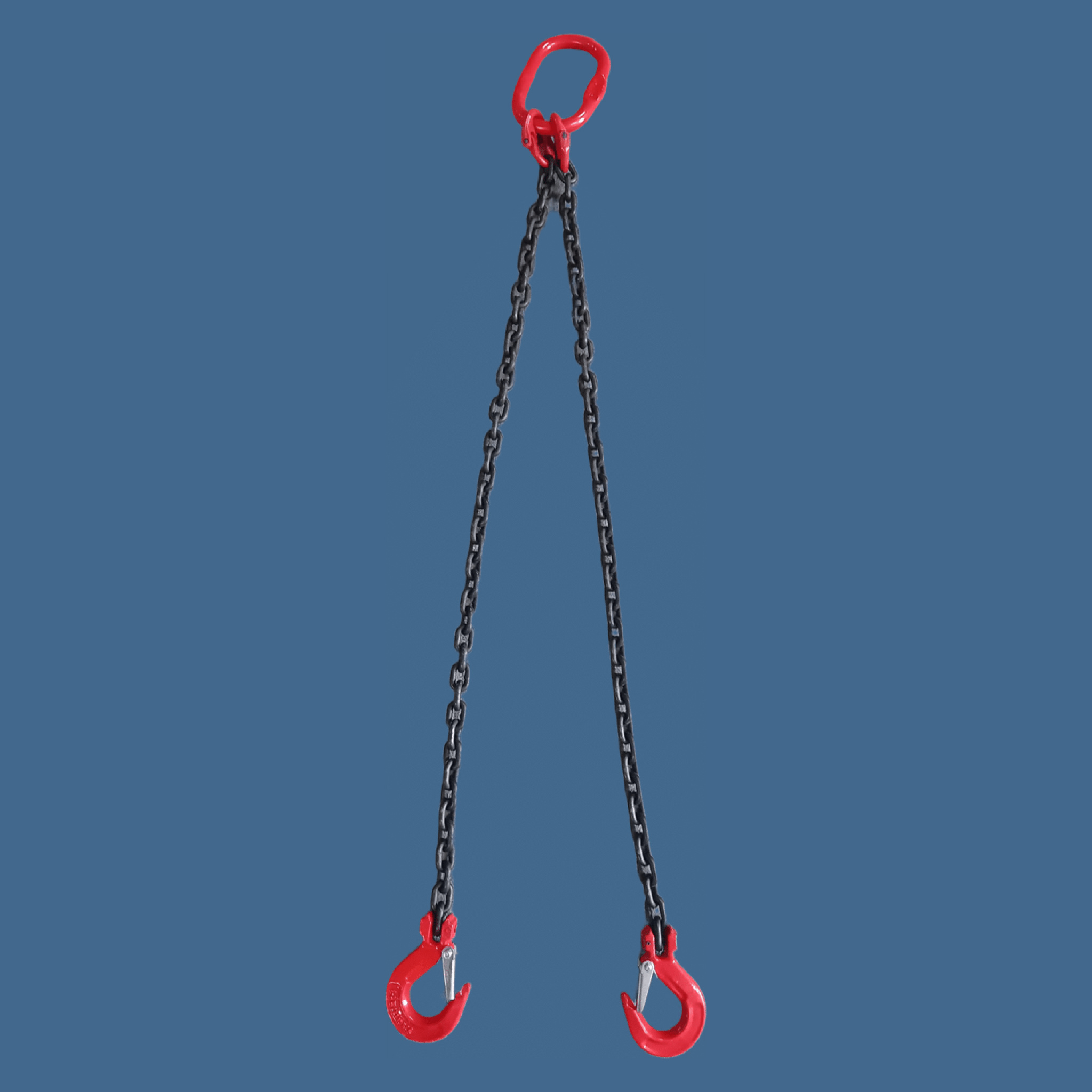

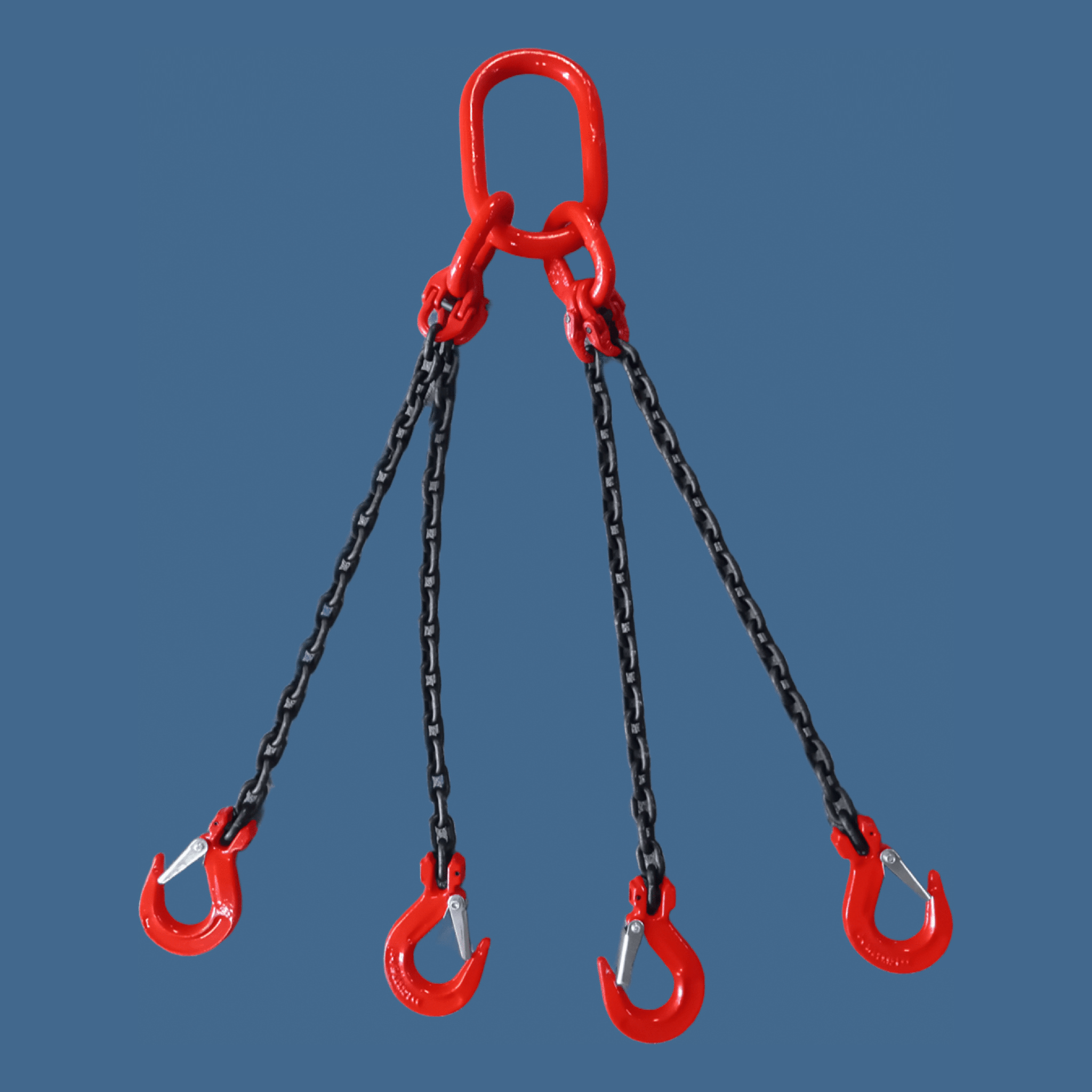

- Zawiesie łańcuchowe wielocięgnowe zakończone hakami
- Zawiesie łańcuchowe wielocięgnowe zakończone ogniwami
- Zawiesie łańcuchowe wielocięgnowe zakończone hakami + hak skracający
