Zawiesia linowe
Zawiesia linowe to podstawowe rozwiązanie do podnoszenia, mocowania i transportu ładunków w przemyśle, budownictwie, logistyce oraz energetyce. W EFMETAL produkujemy zawiesia linowe dopasowane do warunków pracy i rodzaju obciążenia, stawiając na bezpieczeństwo, trwałość oraz niezawodność w codziennym użytkowaniu.
W naszej ofercie znajdują się zawiesia linowe jednocięgnowe i wielocięgnowe, a także zawiesia zaplatane, pasowe, typu GROMMET oraz modele o obwodzie zamkniętym. Produkujemy zawiesia linowe typu F, FK, OFK, FKH, FKSH, FKS i S, w wersjach od 1 do 4 cięgien. Oferujemy również jednocięgnowe zawiesia zaciskane z zakończeniami w postaci pętli, kauszy, haków, szakli lub ogniw, a także odciągi linowe ze śrubą rzymską. Zapewniamy fachowe doradztwo w doborze odpowiedniego rozwiązania do konkretnego zastosowania.
Zawiesia linowe, zaciskane, jednocięgnowe.
Oznaczenia zakończeń zawiesi linowych:
| F | typ zawiesia, F (Ferruled) – zaciskane |
| S | typ zawiesia, S (Spliced) – zaplatane |
| k | zakończenie z kauszą |
| s | zakończenie z szaklą |
| h | zakończenie z hakiem |
| o | zakończenie z ogniwem |
Obwiązywanie obniża nośność zawiesia do 80% nominalnej nośności. W przypadku zawiesi wielocięgnowych, przy obliczaniu DOR należy uwzględnić zarówno odchylenie kąta α, jak i samo obwiązywanie.
Tabela DOR dla zawiesi linowych, zaciskanych, jednocięgnowych z użyciem liny o konstrukcji 6×7+FC
| Średnica liny [mm] | DOR [t] |
|---|---|
| 1 | 0,01 |
| 2 | 0,04 |
| 3 | 0,10 |
| 4 | 0,17 |
Tabela DOR dla zawiesi linowych, zaciskanych, jednocięgnowych z użyciem liny o konstrukcji 6×19+FC:
| Średnica liny [mm] | DOR [t] |
|---|---|
| 5 | 0,249 |
| 6 | 0,36 |
| 7 | 0,49 |
| 8 | 0,64 |
| 9 | 0,81 |
| 10 | 1,00 |
| 11 | 1,21 |
| 12 | 1,44 |
| 13 | 1,69 |
| 14 | 1,96 |
| 16 | 2,55 |
Tabela DOR dla zawiesi linowych, zaciskanych, jednocięgnowych z użyciem liny o konstrukcji WS6x36+FC:
| Średnica liny [mm] | DOR [t] |
|---|---|
| 18 | 3,47 |
| 20 | 4,29 |
| 22 | 5,19 |
| 24 | 6,18 |
| 26 | 7,25 |
| 28 | 8,41 |
| 30 | 9,65 |
| 32 | 10,98 |
| 34 | 12,40 |
| 36 | 13,90 |
| 40 | 17,16 |
Wykonywane zawiesia linowe, zaciskane, jednocięgnowe (wg typów zakończeń):

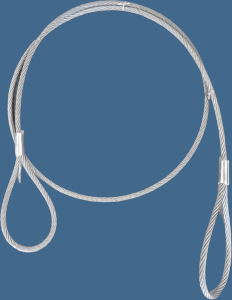

- Zawiesie linowe jednocięgnowe zaciskane złączką cylindryczną zakończone pętlami
- Zawiesie linowe jednocięgnowe zaciskane złączką koniczną zakończone pętlami

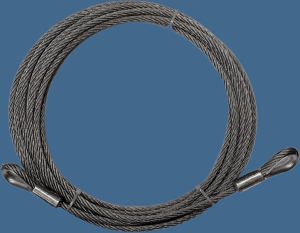

- Zawiesie linowe jednocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą
- Zawiesie linowe jednocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą i szaklą
- Zawiesie linowe jednocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą i hakiem
- Zawiesie linowe jednocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą, szaklą i hakiem
- Zawiesie linowe jednocięgnowe zaciskane złączką aluminiową zakończone pętlami z ogniwami
- Zawiesie linowe jednocięgnowe zaciskane z pętlą przesuwną z hakiem ślizgowym

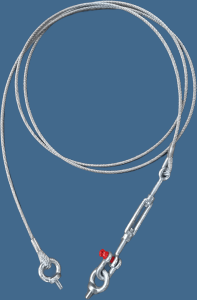

- Odciągi linowe ze śrubą rzymską
Zawiesia linowe wielocięgnowe
Jeżeli do pracy nie są używane wszystkie cięgna zawiesia wielocięgnowego, to do określenia wartości DOR należy posłużyć się poniższymi współczynnikami:
| Rodzaj zawiesia | Liczba wykorzystywanych cięgien | Współczynnik (mnożnik nominalnej wartości DOR) |
|---|---|---|
| 2-cięgnowe | 1 | 0,5 |
| 3-, 4-cięgnowe | 2 | 0,75 |
| 3-, 4-cięgnowe | 1 | 0,33 |
Tabela DOR* dla zawiesi linowych, zaciskanych złączkami aluminiowymi, dwucięgnowych z użyciem liny o konstrukcji 6×19+FC:
| Średnica liny [mm] | DOR [t] (dla α<45°) | DOR [t] (dla przedziału 45°<α<60°) |
|---|---|---|
| 3 | 0,1 | 0,1 |
| 4 | 0,2 | 0,2 |
| 5 | 0,3 | 0,2 |
| 6 | 0,5 | 0,4 |
| 7 | 0,7 | 0,5 |
| 8 | 0,9 | 0,6 |
| 9 | 1,1 | 0,8 |
| 10 | 1,4 | 1,5 |
| 11 | 1,7 | 1,2 |
| 12 | 2,0 | 1,4 |
| 13 | 2,4 | 1,7 |
| 14 | 2,7 | 2,0 |
| 16 | 3,6 | 2,6 |
| 18 | 4,5 | 3,2 |
Tabela DOR* dla zawiesi linowych dwucięgnowych, zaciskanych złączkami aluminiowymi, z użyciem liny o konstrukcji WS6x36+FC:
| Średnica liny [mm] | DOR [t] (dla α<45°) | DOR [t] (dla przedziału 45°<α<60°) |
|---|---|---|
| 20 | 6,0 | 4,3 |
| 22 | 7,3 | 5,2 |
| 24 | 8,6 | 6,2 |
| 26 | 10,1 | 7,2 |
| 28 | 11,8 | 8,4 |
| 30 | 13,5 | 9,6 |
| 32 | 15,4 | 11,0 |
| 34 | 17,4 | 12,4 |
| 36 | 19,5 | 13,9 |
| 38 | 21,7 | 15,5 |
| 40 | 24,0 | 17,2 |
Podane w tabeli wartości DOR odnoszą się do lin stalowych klasy 6×36 i 6×19 z rdzeniem włókiennym o nominalnej wytrzymałości drutów wynoszącej 1770 N/mm2 wg normy ENPN 12385. Zmiana nominalnej wytrzymałości do 1960 N mm2 spowoduje wzrost DOR o 10,7%. Użycie lin z rdzeniem stalowym spowoduje wzrost wartości DOR o 7,8%. Przy jednoczesnym zastosowaniu rdzeni stalowych i podwyższonej wytrzymałości uzyskujemy podniesienie wartości DOR o blisko 19,5%. Zastosowanie lin klasy 6x19M lub 6x37M obniży wartość DOR w stosunku do prezentowanych. W przypadku podnoszenia elementów o asymetrycznym rozkładzie masy należy upewnić się, że następuje prawidłowa dystrybucja obciążeń – w razie wątpliwości prosimy o konsultacje z naszymi specjalistami.
Wykonywane zawiesia linowe, zaciskane, wielocięgnowe (wg typów zakończeń):
- Zawiesie linowe wielocięgnowe zaciskane złączką aluminiową zakończone pętlami
- Zawiesie linowe wielocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą

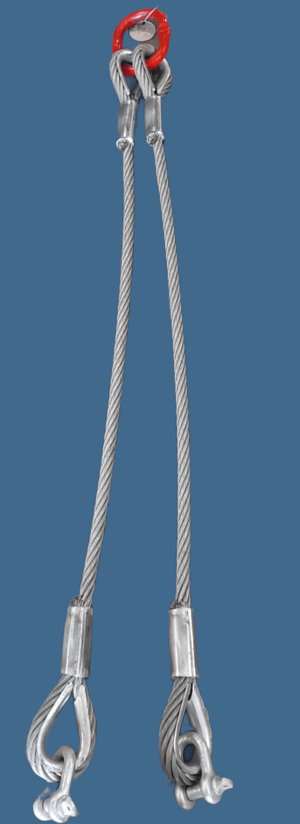

- Zawiesie linowe wielocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą i szaklą

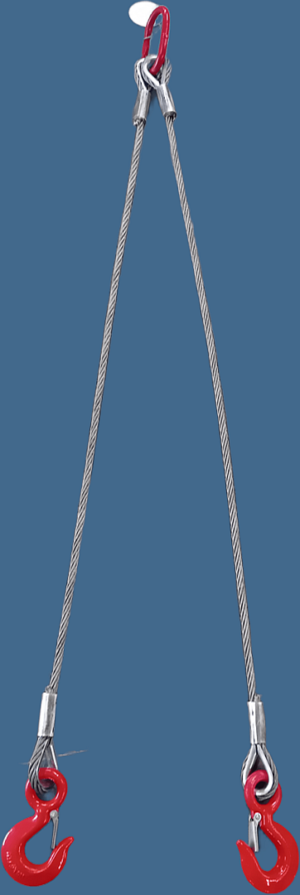

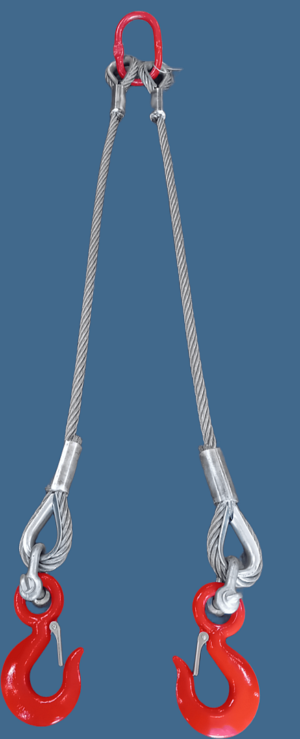

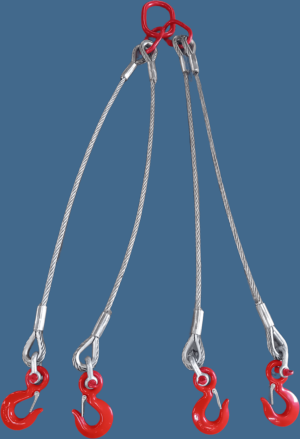

- Zawiesie linowe wielocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą i hakiem
- Zawiesie linowe wielocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą, szaklą i hakiem

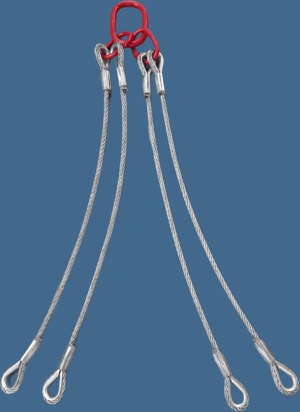

- Zawiesie linowe wielocięgnowe zaciskane złączką aluminiową zakończone pętlami z ogniwami
Zawiesia linowe to kluczowe elementy w transporcie i podnoszeniu ładunków w przemyśle ciężkim, budownictwie, logistyce oraz energetyce. Dzięki swojej wytrzymałości i elastyczności, zawiesia te są niezastąpione w miejscach, gdzie wymagane jest bezpieczne i efektywne przemieszczanie ciężkich obiektów. W ofercie firmy EFMETAL znajdują się zawiesia linowe jednocięgnowe, zawiesia linowe wielocięgnowe, zawiesia zaplatane, zawiesia plecione (warkoczowe), zawiesia typu GROMMET oraz modele o obwodzie zamkniętym, które spełniają najwyższe standardy jakości i bezpieczeństwa.
W budownictwie zawiesia linowe wykorzystywane są do podnoszenia i przenoszenia materiałów budowlanych, takich jak stalowe belki, betonowe płyty czy prefabrykaty. Ich zastosowanie w przemyśle morskim obejmuje operacje załadunkowe i rozładunkowe, gdzie odporność na korozję i trudne warunki atmosferyczne jest kluczowa. W logistyce zawiesia te służą do transportu kontenerów i innych ciężkich ładunków, zapewniając stabilność i bezpieczeństwo podczas przemieszczania.
Firma EFMETAL oferuje zawiesia linowe typu F, FK, OFK, FKH, FKSH, FKS i S, dostępne w wersjach od 1 do 4 cięgien. Produkty te są dostosowane do indywidualnych potrzeb klientów, z możliwością wyboru odpowiednich zakończeń, takich jak pętle, kausze, haki, szakle czy ogniwa. Dzięki zastosowaniu wysokiej jakości materiałów i precyzyjnej technologii produkcji, zawiesia linowe EFMETAL gwarantują niezawodność i długą żywotność nawet w najbardziej wymagających warunkach pracy.
Aby w pełni wykorzystać możliwości naszych zawiesi linowych, warto dobrać odpowiedni osprzęt do lin i zawiesi, który zapewni bezpieczeństwo i niezawodność podczas pracy. W naszej ofercie znajdują się m.in. haki, ogniwa, szakle i zaciski, które idealnie współpracują zarówno z linami stalowymi, jak i zawiesiami różnego typu. Dzięki temu możesz stworzyć kompleksowy system dopasowany do konkretnych wymagań transportowych i dźwigowych.
