Zawiesia jednocięgnowe
Zawiesia linowe to podstawowe rozwiązanie do podnoszenia, mocowania i transportu ładunków w przemyśle, budownictwie, logistyce oraz energetyce. W EFMETAL produkujemy zawiesia linowe dopasowane do warunków pracy i rodzaju obciążenia, stawiając na bezpieczeństwo, trwałość oraz niezawodność w codziennym użytkowaniu.
W naszej ofercie znajdują się zawiesia linowe jednocięgnowe i wielocięgnowe, a także zawiesia zaplatane, pasowe, typu GROMMET oraz modele o obwodzie zamkniętym. Produkujemy zawiesia linowe typu F, FK, OFK, FKH, FKSH, FKS i S, w wersjach od 1 do 4 cięgien. Oferujemy również jednocięgnowe zawiesia zaciskane z zakończeniami w postaci pętli, kauszy, haków, szakli lub ogniw, a także odciągi linowe ze śrubą rzymską. Zapewniamy fachowe doradztwo w doborze odpowiedniego rozwiązania do konkretnego zastosowania.
Zawiesia linowe, zaciskane, jednocięgnowe.

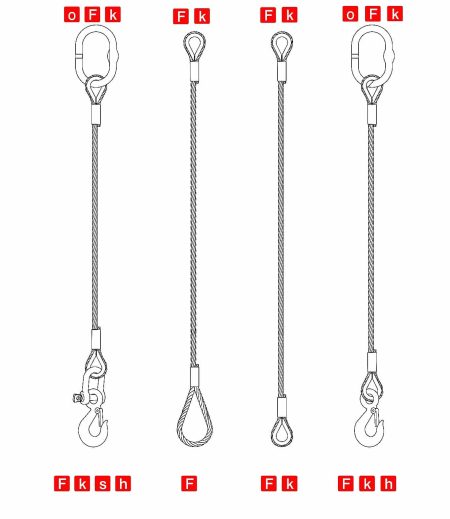

Oznaczenia zakończeń zawiesi linowych:
| F | typ zawiesia, F (Ferruled) – zaciskane |
| S | typ zawiesia, S (Spliced) – zaplatane |
| k | zakończenie z kauszą |
| s | zakończenie z szaklą |
| h | zakończenie z hakiem |
| o | zakończenie z ogniwem |
Obwiązywanie obniża nośność zawiesia do 80% nominalnej nośności. W przypadku zawiesi wielocięgnowych, przy obliczaniu DOR należy uwzględnić zarówno odchylenie kąta α, jak i samo obwiązywanie.
Tabela DOR dla zawiesi linowych, zaciskanych, jednocięgnowych z użyciem liny o konstrukcji 6×7+FC
| Średnica liny [mm] | DOR [t] |
|---|---|
| 1 | 0,01 |
| 2 | 0,04 |
| 3 | 0,10 |
| 4 | 0,17 |
Tabela DOR dla zawiesi linowych, zaciskanych, jednocięgnowych z użyciem liny o konstrukcji 6×19+FC:
| Średnica liny [mm] | DOR [t] |
|---|---|
| 5 | 0,249 |
| 6 | 0,36 |
| 7 | 0,49 |
| 8 | 0,64 |
| 9 | 0,81 |
| 10 | 1,00 |
| 11 | 1,21 |
| 12 | 1,44 |
| 13 | 1,69 |
| 14 | 1,96 |
| 16 | 2,55 |
Tabela DOR dla zawiesi linowych, zaciskanych, jednocięgnowych z użyciem liny o konstrukcji WS6x36+FC:
| Średnica liny [mm] | DOR [t] |
|---|---|
| 18 | 3,47 |
| 20 | 4,29 |
| 22 | 5,19 |
| 24 | 6,18 |
| 26 | 7,25 |
| 28 | 8,41 |
| 30 | 9,65 |
| 32 | 10,98 |
| 34 | 12,40 |
| 36 | 13,90 |
| 40 | 17,16 |
Wykonywane zawiesia linowe, zaciskane, jednocięgnowe (wg typów zakończeń):

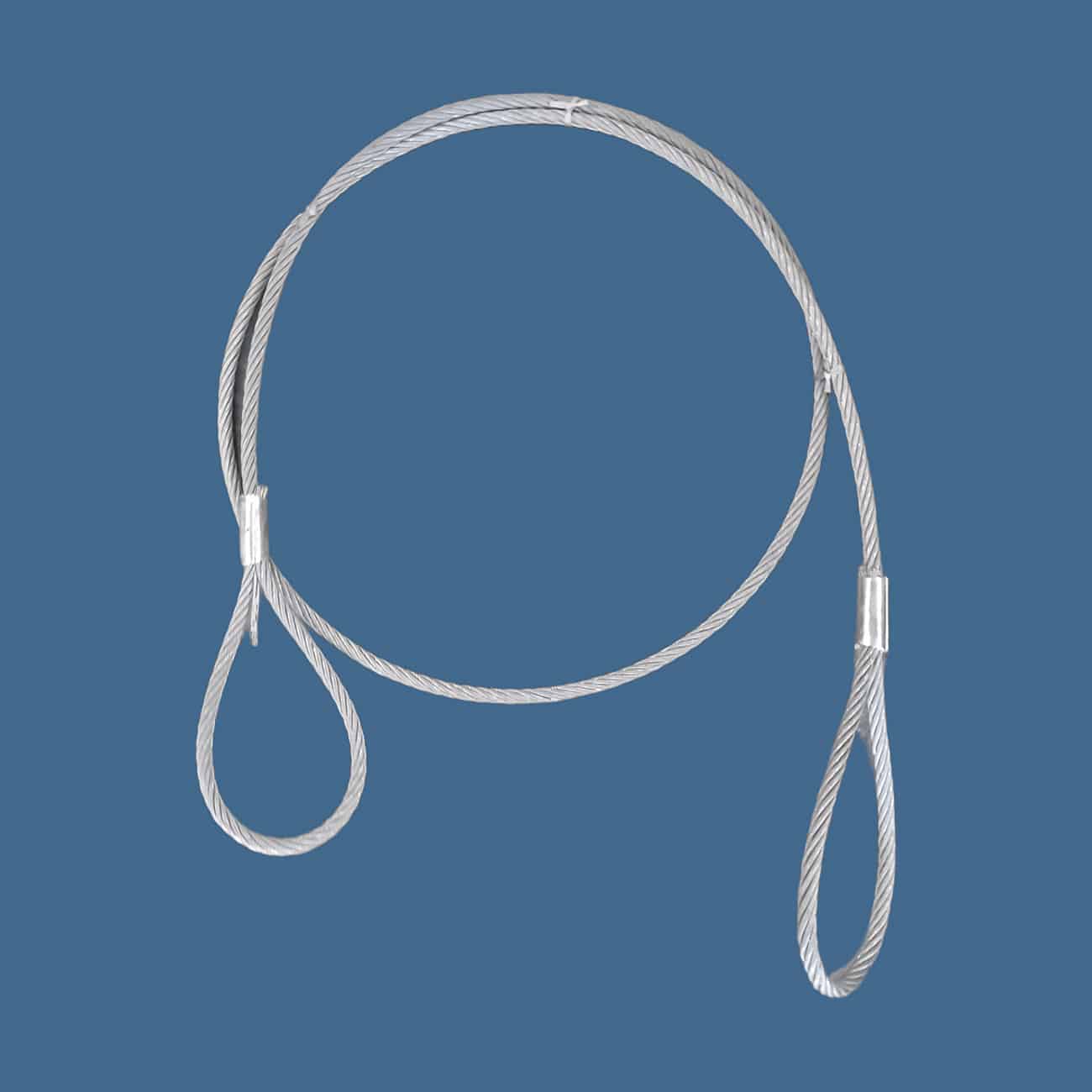

- Zawiesie linowe jednocięgnowe zaciskane złączką cylindryczną zakończone pętlami
- Zawiesie linowe jednocięgnowe zaciskane złączką koniczną zakończone pętlami

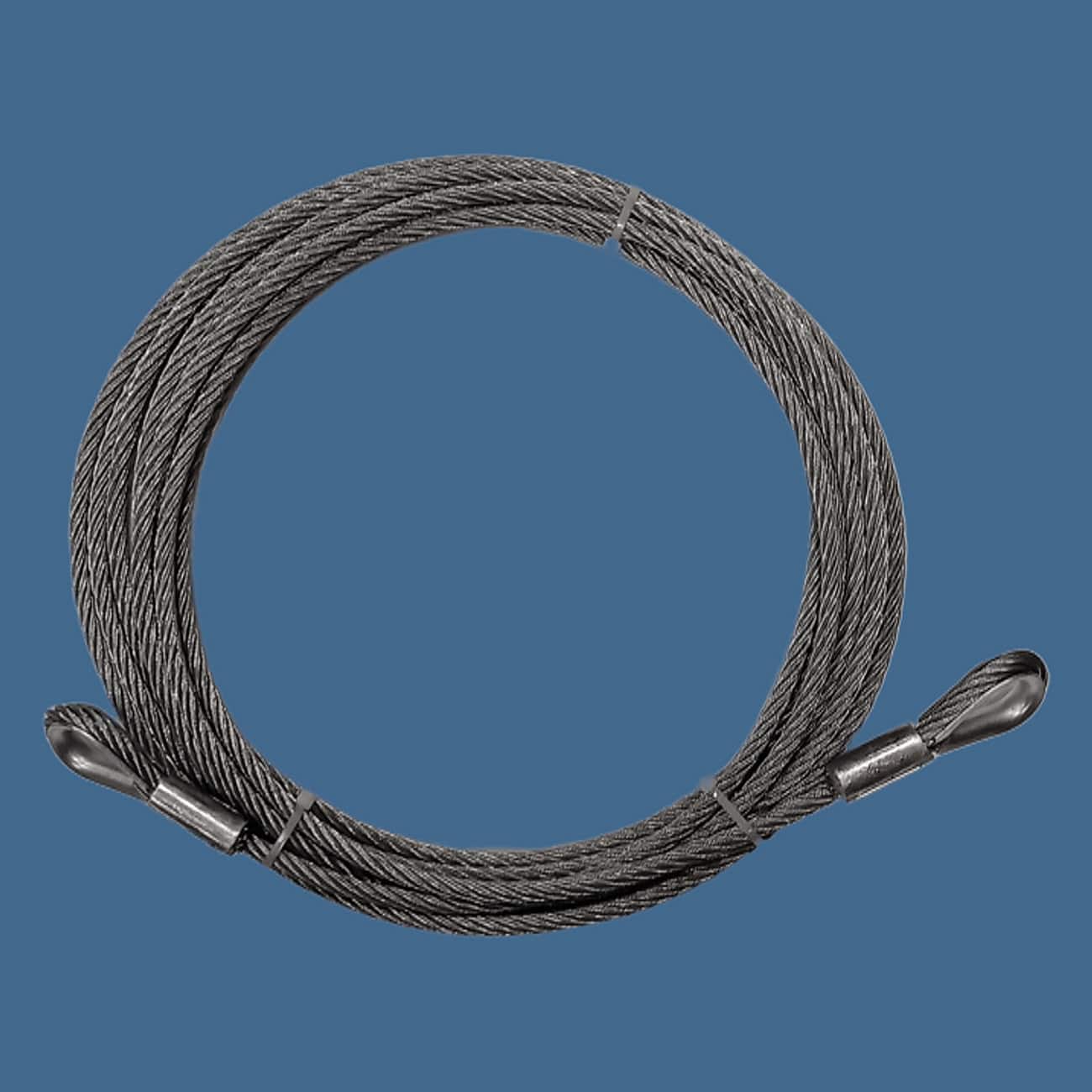

- Zawiesie linowe jednocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą
- Zawiesie linowe jednocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą i szaklą
- Zawiesie linowe jednocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą i hakiem
- Zawiesie linowe jednocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą, szaklą i hakiem
- Zawiesie linowe jednocięgnowe zaciskane złączką aluminiową zakończone pętlami z ogniwami
- Zawiesie linowe jednocięgnowe zaciskane z pętlą przesuwną z hakiem ślizgowym

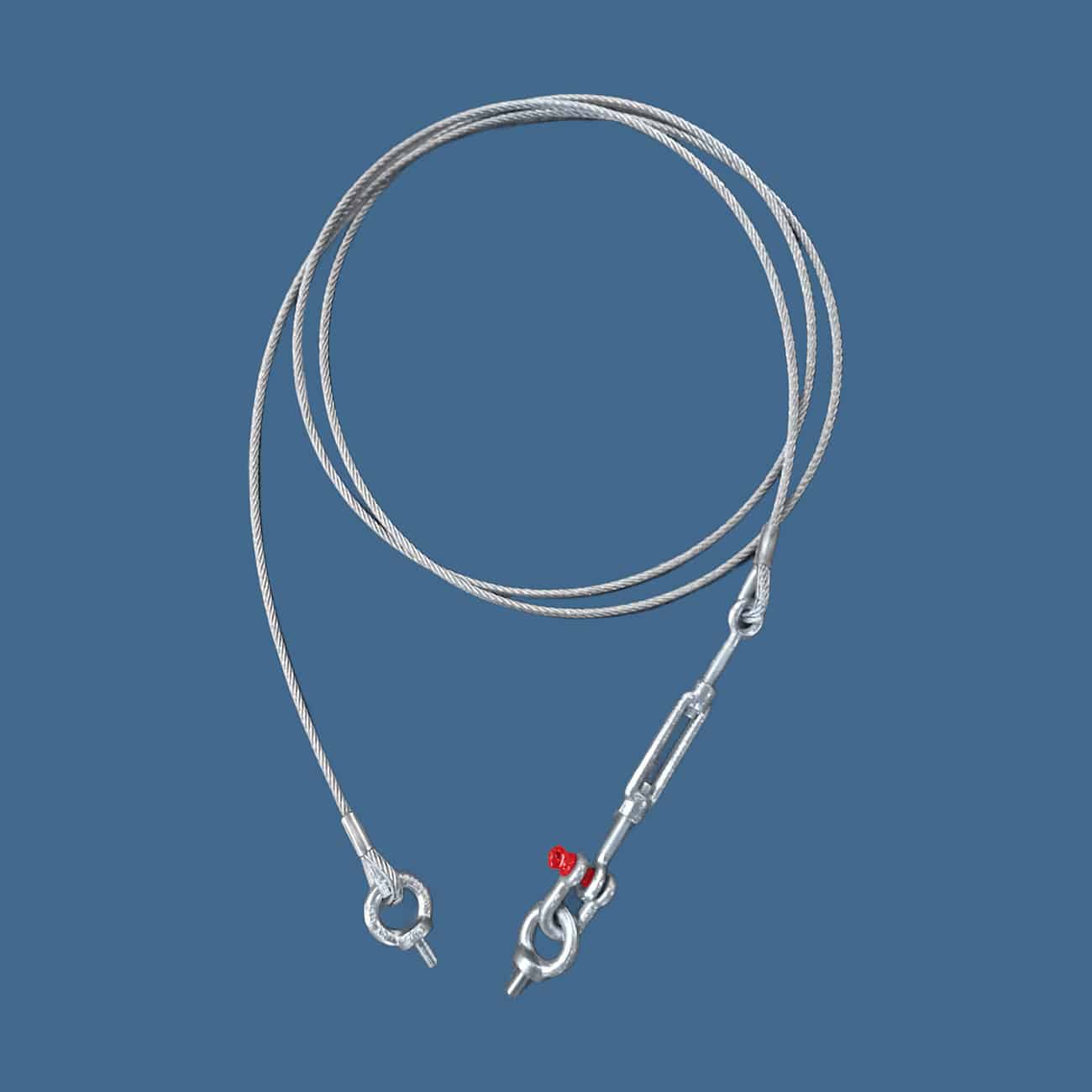

- Odciągi linowe ze śrubą rzymską
Zawiesia linowe to kluczowe elementy w transporcie i podnoszeniu ładunków w przemyśle ciężkim, budownictwie, logistyce oraz energetyce. Dzięki swojej wytrzymałości i elastyczności, zawiesia te są niezastąpione w miejscach, gdzie wymagane jest bezpieczne i efektywne przemieszczanie ciężkich obiektów. W ofercie firmy EFMETAL znajdują się zawiesia linowe jednocięgnowe, zawiesia linowe wielocięgnowe, zawiesia zaplatane, zawiesia plecione (warkoczowe), zawiesia typu GROMMET oraz modele o obwodzie zamkniętym, które spełniają najwyższe standardy jakości i bezpieczeństwa.
W budownictwie zawiesia linowe wykorzystywane są do podnoszenia i przenoszenia materiałów budowlanych, takich jak stalowe belki, betonowe płyty czy prefabrykaty. Ich zastosowanie w przemyśle morskim obejmuje operacje załadunkowe i rozładunkowe, gdzie odporność na korozję i trudne warunki atmosferyczne jest kluczowa. W logistyce zawiesia te służą do transportu kontenerów i innych ciężkich ładunków, zapewniając stabilność i bezpieczeństwo podczas przemieszczania.
Firma EFMETAL oferuje zawiesia linowe typu F, FK, OFK, FKH, FKSH, FKS i S, dostępne w wersjach od 1 do 4 cięgien. Produkty te są dostosowane do indywidualnych potrzeb klientów, z możliwością wyboru odpowiednich zakończeń, takich jak pętle, kausze, haki, szakle czy ogniwa. Dzięki zastosowaniu wysokiej jakości materiałów i precyzyjnej technologii produkcji, zawiesia linowe EFMETAL gwarantują niezawodność i długą żywotność nawet w najbardziej wymagających warunkach pracy.
Aby w pełni wykorzystać możliwości naszych zawiesi linowych, warto dobrać odpowiedni osprzęt do lin i zawiesi, który zapewni bezpieczeństwo i niezawodność podczas pracy. W naszej ofercie znajdują się m.in. haki, ogniwa, szakle i zaciski, które idealnie współpracują zarówno z linami stalowymi, jak i zawiesiami różnego typu. Dzięki temu możesz stworzyć kompleksowy system dopasowany do konkretnych wymagań transportowych i dźwigowych.
