Zawiesia grommet
Grommet (zawiesia linowe układane)

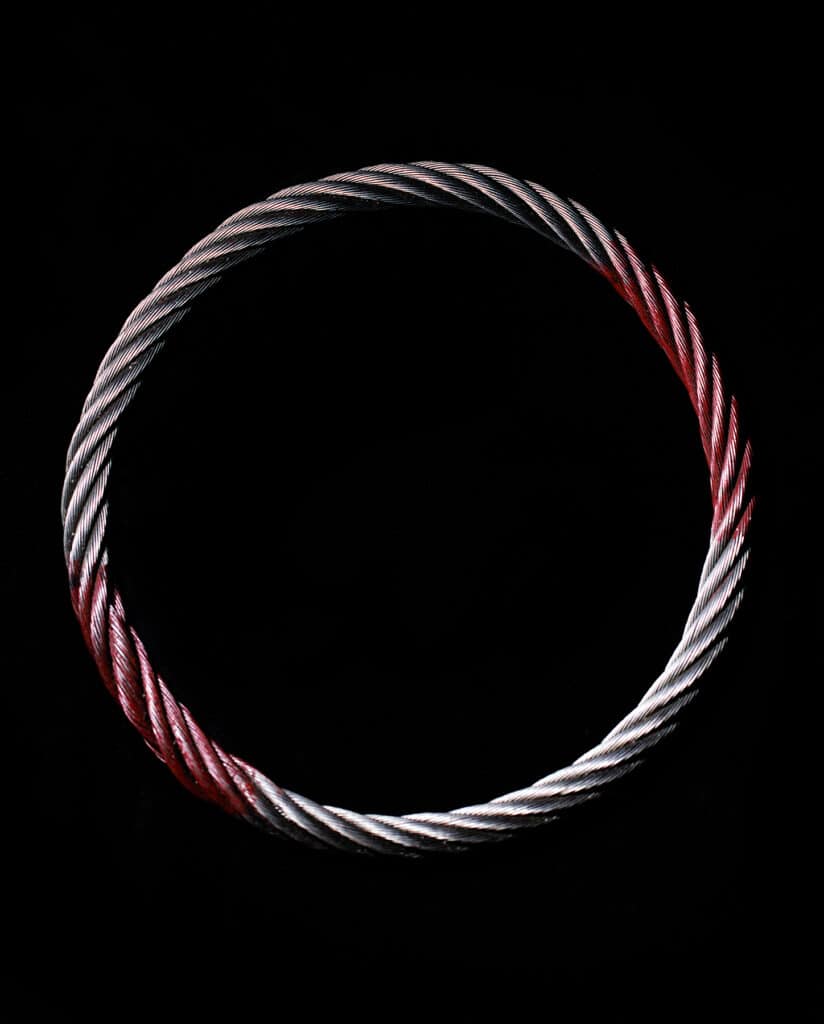

Zawiesie typu GROMMET wykonuje się z jednego odcinka liny o średnicy 1/3 średnicy zawiesia.
Miejsca oznaczone na czerwono nie mogą być bezpośrednio obciążane – są to tzw. zamki, z których jeden (o spłaszczonym przekroju) to miejsce wprowadzania końców lin, zaś drugi – to miejsce gdzie spotykają się końce lin.
Podane w poniższej tabeli wartości DOR odnoszą się do zawiesi wykonanych z lin stalowych klasy 6×36 i 6×19 z rdzeniem stalowym o nominalnej wytrzymałości drutów wynoszącej 1960 N/mm2 wg normy EN-PN 12385 (obwiązywanie zmniejsza DOR do 80% jego wartości).
| Średnica GROMMETU | Średnica liny | DOR [t] | DOR [t] z obwiązywaniem | Waga 1m zawiesia | Minimalny obwód | Obwód maksymalny |
|---|---|---|---|---|---|---|
| 6 | 2 | 0,6 | 0,5 | 0,1 | ||
| 9 | 3 | 1,2 | 1 | 0,2 | ||
| 12 | 4 | 2,2 | 1,8 | 0,4 | ||
| 15 | 5 | 3,5 | 2,8 | 0,6 | ||
| 18 | 6 | 4,6 | 3,7 | 0,9 | ||
| 21 | 7 | 7,5 | 6 | 1,2 | ||
| 24 | 8 | 9,8 | 7,8 | 1,5 | ||
| 27 | 9 | 12,5 | 10 | 2 | ||
| 30 | 10 | 15,4 | 12,3 | 2,5 | 2 | |
| 33 | 11 | 18,6 | 14,9 | 2,9 | 2 | |
| 36 | 12 | 22,1 | 17,7 | 3,5 | 2 | |
| 39 | 13 | 26 | 20,8 | 4,3 | 3 | |
| 42 | 14 | 30,1 | 24,1 | 5 | 3 | |
| 48 | 16 | 39,3 | 31,4 | 6,6 | 3 | |
| 54 | 18 | 49,8 | 39,8 | 8,3 | 4 | 60 |
| 60 | 20 | 61,5 | 49,2 | 10,3 | 4 | 48 |
| 66 | 22 | 76,3 | 61 | 12,5 | 5 | 40 |
| 72 | 24 | 93,3 | 74,6 | 14,8 | 5 | 33 |
| 78 | 26 | 112,6 | 90,1 | 17,4 | 5 | 29 |
| 84 | 28 | 134,4 | 107,5 | 20,2 | 6 | 25 |
Aby w pełni wykorzystać możliwości naszych zawiesi linowych, warto dobrać odpowiedni osprzęt do lin i zawiesi, który zapewni bezpieczeństwo i niezawodność podczas pracy. W naszej ofercie znajdują się m.in. haki, ogniwa, szakle i zaciski, które idealnie współpracują zarówno z linami stalowymi, jak i zawiesiami różnego typu. Dzięki temu możesz stworzyć kompleksowy system dopasowany do konkretnych wymagań transportowych i dźwigowych.
