Zawiesia
Zawiesia linowe to niezastąpione elementy w transporcie i podnoszeniu ładunków w przemyśle ciężkim, budownictwie, logistyce oraz energetyce. Nasza oferta obejmuje szeroki wybór zawiesi linowych jednocięgnowych, zawiesi wielocięgnowych, zaplatanych, plecionych (warkoczowych), zawiesi typu GROMMET oraz modeli o obwodzie zamkniętym.
Produkujemy zawiesia linowe typu F, FK, OFK, FKH, FKSH, FKS i S, w wersjach od 1 do 4 cięgien. Dostępne są również jednocięgnowe zawiesia zaciskane – zakończone pętlami, kauszami, hakami, szaklami lub ogniwami – a także odciągi linowe ze śrubą rzymską. Każde zawiesie linowe projektowane jest z myślą o maksymalnym bezpieczeństwie, trwałości i dostosowaniu do specyfiki danego zastosowania.

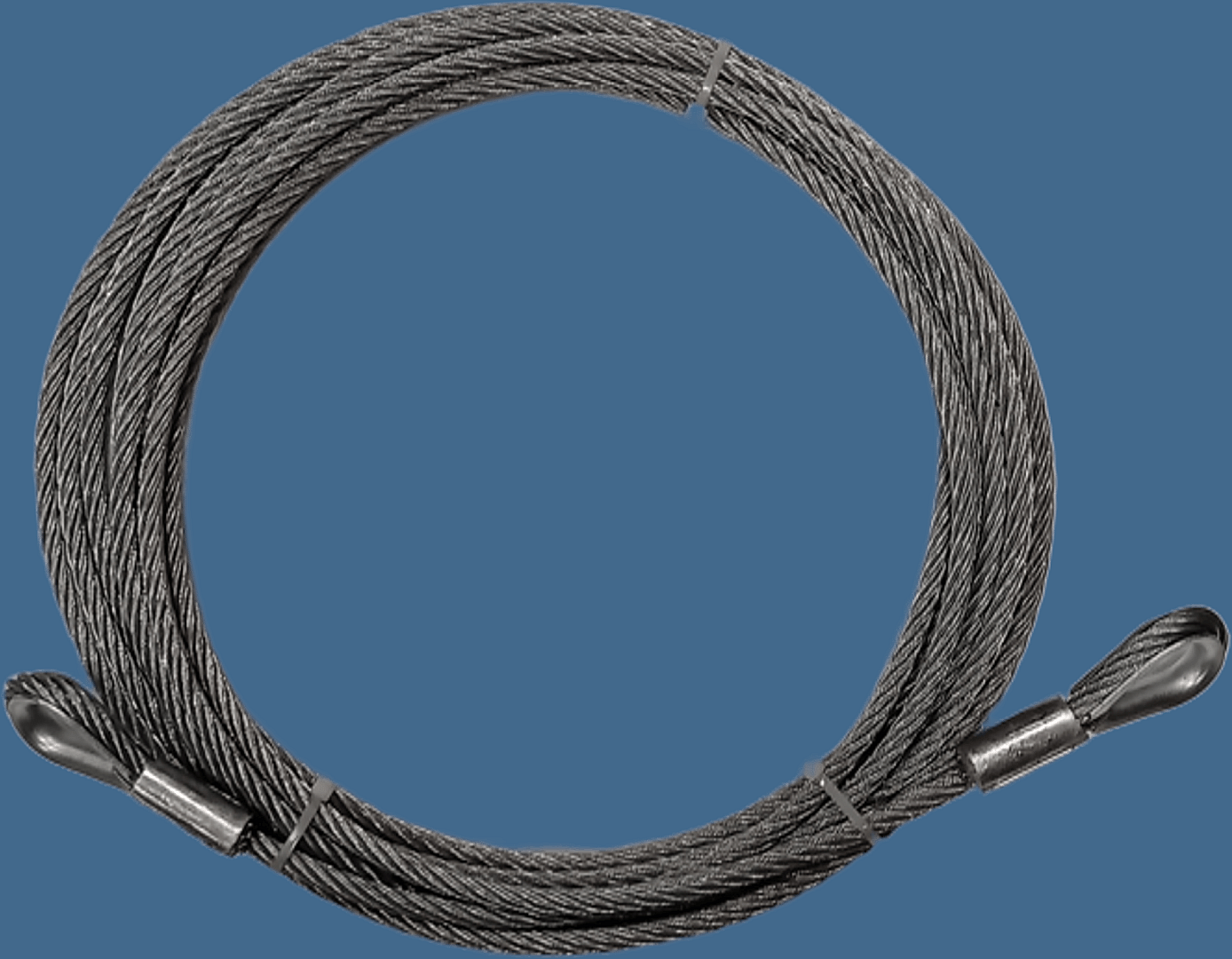

Zawiesia linowe, zaciskane, jednocięgnowe.
Oznaczenia zakończeń zawiesi linowych:
| F | typ zawiesia, F (Ferruled) – zaciskane |
| S | typ zawiesia, S (Spliced) – zaplatane |
| k | zakończenie z kauszą |
| s | zakończenie z szaklą |
| h | zakończenie z hakiem |
| o | zakończenie z ogniwem |
Obwiązywanie obniża nośność zawiesia do 80% nominalnej nośności. W przypadku zawiesi wielocięgnowych, przy obliczaniu DOR należy uwzględnić zarówno odchylenie kąta α, jak i samo obwiązywanie.
Tabela DOR dla zawiesi linowych, zaciskanych, jednocięgnowych z użyciem liny o konstrukcji 6×7+FC
| Średnica liny [mm] | DOR [t] |
|---|---|
| 1 | 0,01 |
| 2 | 0,04 |
| 3 | 0,10 |
| 4 | 0,17 |
Tabela DOR dla zawiesi linowych, zaciskanych, jednocięgnowych z użyciem liny o konstrukcji 6×19+FC:
| Średnica liny [mm] | DOR [t] |
|---|---|
| 5 | 0,249 |
| 6 | 0,36 |
| 7 | 0,49 |
| 8 | 0,64 |
| 9 | 0,81 |
| 10 | 1,00 |
| 11 | 1,21 |
| 12 | 1,44 |
| 13 | 1,69 |
| 14 | 1,96 |
| 16 | 2,55 |
Tabela DOR dla zawiesi linowych, zaciskanych, jednocięgnowych z użyciem liny o konstrukcji WS6x36+FC:
| Średnica liny [mm] | DOR [t] |
|---|---|
| 18 | 3,47 |
| 20 | 4,29 |
| 22 | 5,19 |
| 24 | 6,18 |
| 26 | 7,25 |
| 28 | 8,41 |
| 30 | 9,65 |
| 32 | 10,98 |
| 34 | 12,40 |
| 36 | 13,90 |
| 40 | 17,16 |
Wykonywane zawiesia linowe, zaciskane, jednocięgnowe (wg typów zakończeń):
- Zawiesie linowe jednocięgnowe zaciskane złączką cylindryczną zakończone pętlami
- Zawiesie linowe jednocięgnowe zaciskane złączką koniczną zakończone pętlami
- Zawiesie linowe jednocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą
- Zawiesie linowe jednocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą i szaklą
- Zawiesie linowe jednocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą i hakiem
- Zawiesie linowe jednocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą, szaklą i hakiem
- Zawiesie linowe jednocięgnowe zaciskane złączką aluminiową zakończone pętlami z ogniwami
- Zawiesie linowe jednocięgnowe zaciskane z pętlą przesuwną z hakiem ślizgowym

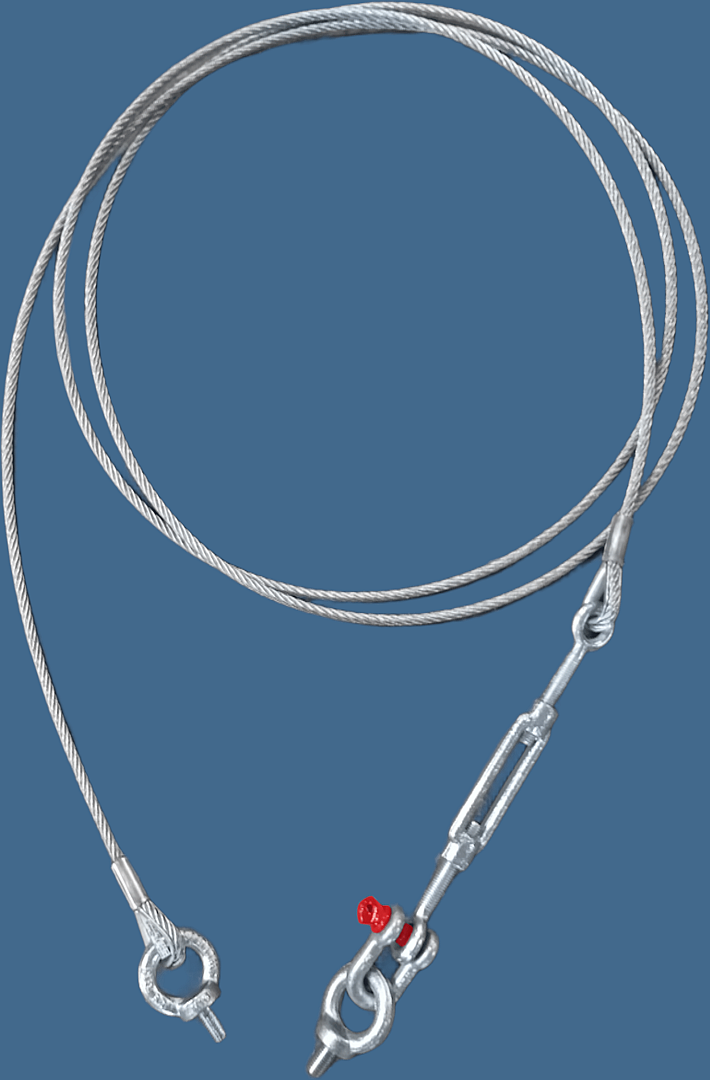

- Odciągi linowe ze śrubą rzymską
Zawiesia linowe wielocięgnowe
Jeżeli do pracy nie są używane wszystkie cięgna zawiesia wielocięgnowego, to do określenia wartości DOR należy posłużyć się poniższymi współczynnikami:
| Rodzaj zawiesia | Liczba wykorzystywanych cięgien | Współczynnik (mnożnik nominalnej wartości DOR) |
|---|---|---|
| 2-cięgnowe | 1 | 0,5 |
| 3-, 4-cięgnowe | 2 | 0,75 |
| 3-, 4-cięgnowe | 1 | 0,33 |
Tabela DOR* dla zawiesi linowych, zaciskanych złączkami aluminiowymi, dwucięgnowych z użyciem liny o konstrukcji 6×19+FC:
| Średnica liny [mm] | DOR [t] (dla α<45°) | DOR [t] (dla przedziału 45°<α<60°) |
|---|---|---|
| 3 | 0,1 | 0,1 |
| 4 | 0,2 | 0,2 |
| 5 | 0,3 | 0,2 |
| 6 | 0,5 | 0,4 |
| 7 | 0,7 | 0,5 |
| 8 | 0,9 | 0,6 |
| 9 | 1,1 | 0,8 |
| 10 | 1,4 | 1,5 |
| 11 | 1,7 | 1,2 |
| 12 | 2,0 | 1,4 |
| 13 | 2,4 | 1,7 |
| 14 | 2,7 | 2,0 |
| 16 | 3,6 | 2,6 |
| 18 | 4,5 | 3,2 |
Tabela DOR* dla zawiesi linowych dwucięgnowych, zaciskanych złączkami aluminiowymi, z użyciem liny o konstrukcji WS6x36+FC:
| Średnica liny [mm] | DOR [t] (dla α<45°) | DOR [t] (dla przedziału 45°<α<60°) |
|---|---|---|
| 20 | 6,0 | 4,3 |
| 22 | 7,3 | 5,2 |
| 24 | 8,6 | 6,2 |
| 26 | 10,1 | 7,2 |
| 28 | 11,8 | 8,4 |
| 30 | 13,5 | 9,6 |
| 32 | 15,4 | 11,0 |
| 34 | 17,4 | 12,4 |
| 36 | 19,5 | 13,9 |
| 38 | 21,7 | 15,5 |
| 40 | 24,0 | 17,2 |
Podane w tabeli wartości DOR odnoszą się do lin stalowych klasy 6×36 i 6×19 z rdzeniem włókiennym o nominalnej wytrzymałości drutów wynoszącej 1770 N/mm2 wg normy ENPN 12385. Zmiana nominalnej wytrzymałości do 1960 N mm2 spowoduje wzrost DOR o 10,7%. Użycie lin z rdzeniem stalowym spowoduje wzrost wartości DOR o 7,8%. Przy jednoczesnym zastosowaniu rdzeni stalowych i podwyższonej wytrzymałości uzyskujemy podniesienie wartości DOR o blisko 19,5%. Zastosowanie lin klasy 6x19M lub 6x37M obniży wartość DOR w stosunku do prezentowanych. W przypadku podnoszenia elementów o asymetrycznym rozkładzie masy należy upewnić się, że następuje prawidłowa dystrybucja obciążeń – w razie wątpliwości prosimy o konsultacje z naszymi specjalistami.
Wykonywane zawiesia łańcuchowe (wg typów zakończeń):
- Zawiesie linowe wielocięgnowe zaciskane złączką aluminiową zakończone pętlami
- Zawiesie linowe wielocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą
- Zawiesie linowe wielocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą i szaklą
- Zawiesie linowe wielocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą i hakiem
- Zawiesie linowe wielocięgnowe zaciskane złączką aluminiową zakończone pętlami z kauszą, szaklą i hakiem
- Zawiesie linowe wielocięgnowe zaciskane złączką aluminiową zakończone pętlami z ogniwami

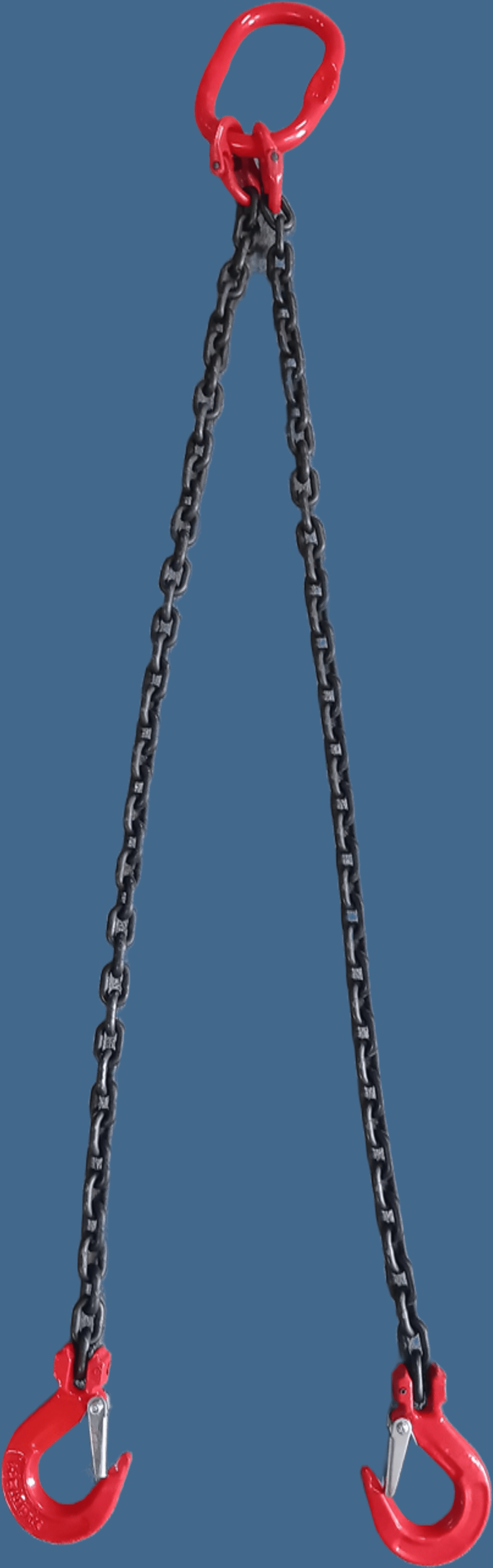

Zawiesia łańcuchowe
Tabela DOR dla zawiesi łańcuchowych (klasa 8):
| 1-cięgnowe | 2-cięgnowe | 3- i 4-cięgnowe | |||
|---|---|---|---|---|---|
| Rozmiar | DOR [kg] | DOR [kg] dla kąta odchylenia | DOR [kg] dla kąta odchylenia | ||
| α do 45° | dla 45°<α<60°) | α do 45° | dla 45°<α<60°) | ||
| 5 | 800 | 1120 | 800 | 1600 | 1180 |
| 6 | 1120 | 1600 | 1120 | 2360 | 1700 |
| 7 | 1500 | 2120 | 1500 | 3150 | 2240 |
| 8 | 2000 | 2800 | 2000 | 4250 | 3000 |
| 10 | 3150 | 4250 | 3150 | 6700 | 4750 |
| 13 | 5300 | 7500 | 5300 | 11200 | 8000 |
| 16 | 8000 | 11200 | 8000 | 17000 | 11800 |
| 19 | 11200 | 16000 | 11200 | 23600 | 17000 |
| 22 | 15000 | 21200 | 15000 | 31500 | 22400 |
Tabela DOR dla zawiesi łańcuchowych (klasa 10):
| 1-cięgnowe | 2-cięgnowe | 3- i 4-cięgnowe | |||
|---|---|---|---|---|---|
| Rozmiar | DOR [kg] | DOR [kg] dla kąta odchylenia | DOR [kg] dla kąta odchylenia | ||
| α do 45° | dla 45°<α<60°) | α do 45° | dla 45°<α<60°) | ||
| 5 | 1000 | 1400 | 1000 | 2000 | 1500 |
| 6 | 1400 | 2000 | 1400 | 3000 | 2120 |
| 7 | 1900 | 2650 | 1900 | 4000 | 2800 |
| 8 | 2500 | 3550 | 2500 | 5300 | 3750 |
| 10 | 4000 | 5600 | 4000 | 8000 | 6000 |
| 13 | 6700 | 9500 | 6700 | 14000 | 10000 |
| 16 | 10000 | 14000 | 10000 | 21200 | 15000 |
| 19 | 14000 | 20000 | 14000 | 30000 | 21200 |
| 22 | 19000 | 26500 | 19000 | 40000 | 28000 |
Zawiesia łańcuchowe można stosować w zakresie temperatur od -40ºC do +200ºC. W przypadku zawiesi 4-cięgnowych do obliczeń przyjmuje się zawsze tylko 3 cięgna – zakłada się, że precyzja wykonania zawiesia jest niewystarczająca do równomiernego przeniesienia ciężaru na wszystkie 4 cięgna. Kąt odchylenia cięgien nie może przekroczyć 60º.
Wystąpienie poniższych zdarzeń zmienia DOR zawiesia o podany współczynnik:
| Zdarzenie | razy ilość cięgien (1..3) | Uwagi |
|---|---|---|
| obwiązywanie | 0,8 | – |
| odchylenie do 45° | 0,7 | (cosinus 45°) |
| odchylenie do 60° | 0,5 | (cosinus 60°) |
| krawędź | 0,5 | ostra krawędź |
| krawędź | 0,7 | krawędź o promieniu nie większym niż rozmiar łańcucha |
| krawędź | 1 | krawędź o promieniu większym niż 2 x rozmiar łańcucha |
| Użycie x cięgien | 0,5 | z zawiesia 2-cięgnowego |
| Użycie x cięgien | 0,33 | z zawiesia 4-cięgnowego |
Wystąpienie kilku zdarzeń łącznie skutkuje koniecznością obliczenia iloczynu współczynników dla każdego z tych zdarzeń.
Np. użycie dwóch cięgien zawiesia czterocięgnowego (0,66) kąt odchylenia ok. 50º (0,50), z obwiązaniem (0,80), podnoszony element ma 2 ostre krawędzie (0,50).
Wykonywane zawiesia łańcuchowe (wg typów zakończeń):

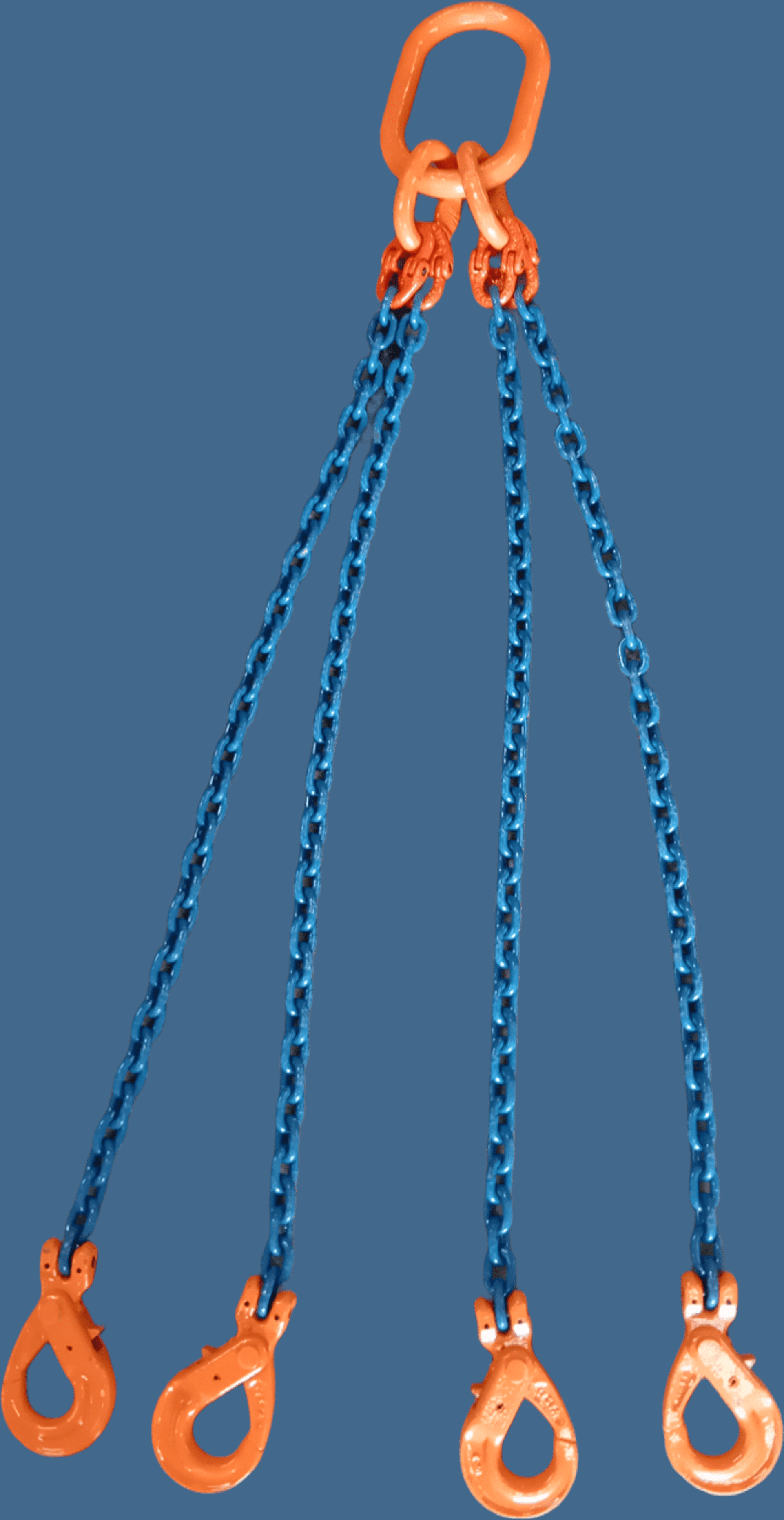

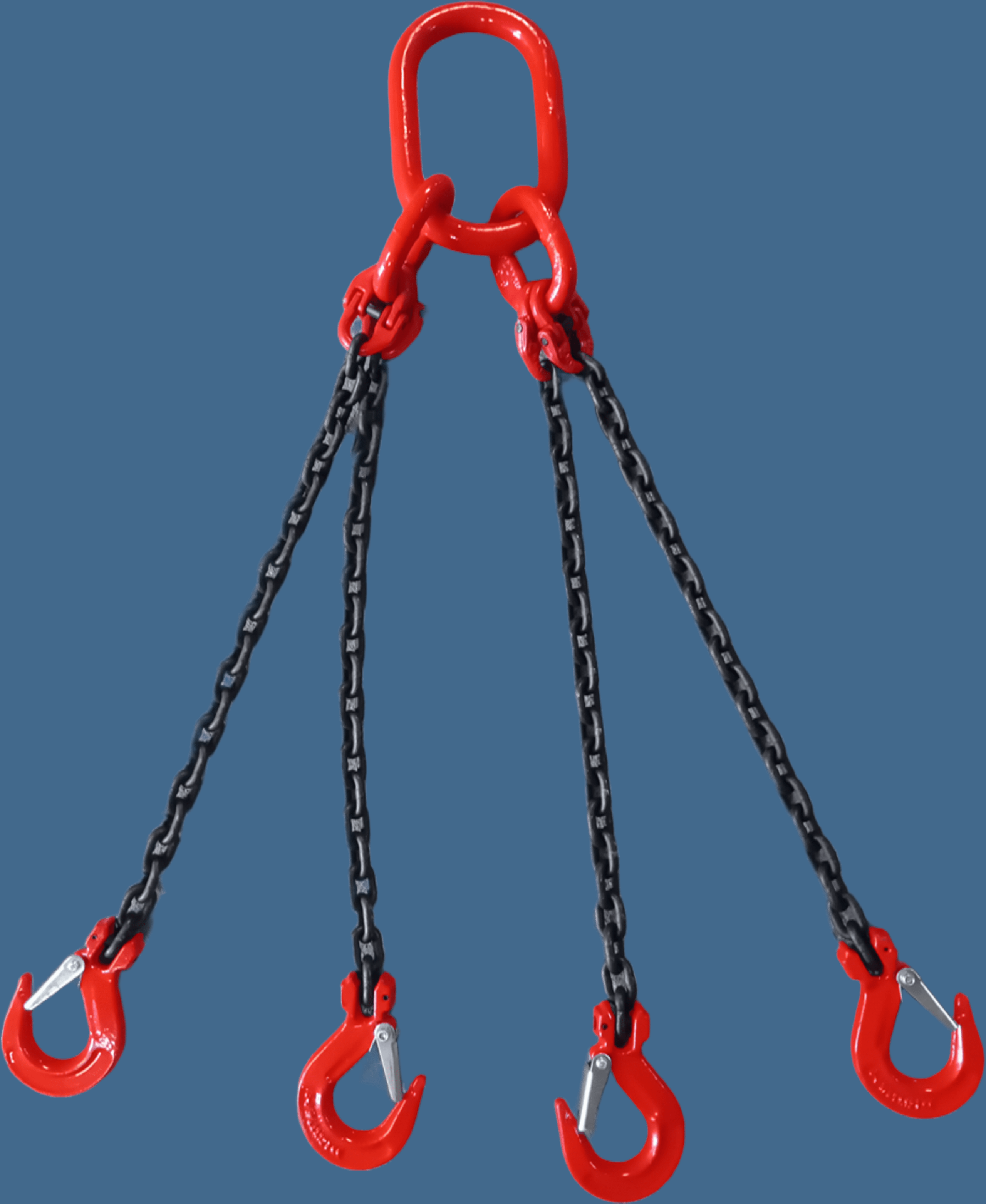

- Zawiesie łańcuchowe wielocięgnowe zakończone hakami
- Zawiesie łańcuchowe wielocięgnowe zakończone ogniwami
- Zawiesie łańcuchowe wielocięgnowe zakończone hakami + hak skracający
Zawiesia pasowe
Zawiesia pasowe znajdują zastosowanie wszędzie tam, gdzie ładunek podnoszony jest poprzez opasanie. Dotyczy to tych towarów, które mogą być wrażliwe na nacisk (a przez to na uszkodzenie), a zastosowanie pasów umożliwia rozłożenie ciężaru na większej powierzchni. Zawiesiami pasowymi transportuje się np. kadłuby jachtów, wiązki rur miedzianych itp.
Użytkownik musi być jednak świadomy istotnych ograniczeń w zastosowaniu. Zabronione jest:
- używanie zawiesi zniszczonych, jak również przekraczanie wartości DOR,
- użycie zawiesi bez widocznych oznaczeń producenta,
- stosowanie kątów α większych niż 60º,
- praca w zakresie temp. innym niż -40ºC + 100ºC,
- praca w kontakcie z chemikaliami,
- przeciąganie opasanego ładunku po podłożu,
- wiązanie węzłów na pasach,
- opasywanie ładunku, jeżeli istnieje możliwość jego balansowania,
- obciążanie pasów w taki sposób, że ciężar nie spoczywa na całej jego szerokości,
- stosowanie zawiesia, jeżeli uszkodzenie pasa przekracza 10% szerokości pasa,
- podnoszenie ładunku o ostrych krawędziach bez odpowiednich zabezpieczeń.
Tabela pokazująca wartości DOR [kg] zależnie od sposobu podwieszenia oraz kąta nachylenia cięgna:
| Sposób podwieszenia (wizualizacja): |  |  |  |  | |
| Kąt nachylenia cięgna (α) | X | X | 0 ≤ α < 7 | 7 ≤ α < 45 | 45 ≤ α < 60 |
| Kolor tworzywa | na wprost | z obwiązywaniem | z opasaniem | z opasaniem | z opasaniem |
| FIOLETOWY | 1000 | 800 | 2000 | 1400 | 1000 |
| ZIELONY | 2000 | 1600 | 4000 | 2800 | 2000 |
| ZÓŁTY | 3000 | 2400 | 6000 | 4200 | 3000 |
| SZARY | 4000 | 3200 | 8000 | 5600 | 4000 |
| CZERWONY | 5000 | 4000 | 10000 | 7000 | 5000 |
| BRĄZOWY | 6000 | 4800 | 12000 | 8400 | 6000 |
| NIEBIESKI | 8000 | 6400 | 16000 | 11200 | 8000 |
| POMARAŃCZOWY | 10000 | 8000 | 20000 | 14000 | 10000 |
Grommet (zawiesia linowe układane)
Miejsca oznaczone na czerwono nie mogą być bezpośrednio obciążane – są to tzw. zamki, z których jeden (o spłaszczonym przekroju) to miejsce wprowadzania końców lin, zaś drugi – to miejsce gdzie spotykają się końce lin.
Podane w poniższej tabeli wartości DOR odnoszą się do zawiesi wykonanych z lin stalowych klasy 6×36 i 6×19 z rdzeniem stalowym o nominalnej wytrzymałości drutów wynoszącej 1960 N/mm2 wg normy EN-PN 12385 (obwiązywanie zmniejsza DOR do 80% jego wartości).
| Średnica GROMMETU | Średnica liny | DOR [t] | DOR [t] z obwiązywaniem | Waga 1m zawiesia | Minimalny obwód | Obwód maksymalny |
|---|---|---|---|---|---|---|
| 6 | 2 | 0,6 | 0,5 | 0,1 | ||
| 9 | 3 | 1,2 | 1 | 0,2 | ||
| 12 | 4 | 2,2 | 1,8 | 0,4 | ||
| 15 | 5 | 3,5 | 2,8 | 0,6 | ||
| 18 | 6 | 4,6 | 3,7 | 0,9 | ||
| 21 | 7 | 7,5 | 6 | 1,2 | ||
| 24 | 8 | 9,8 | 7,8 | 1,5 | ||
| 27 | 9 | 12,5 | 10 | 2 | ||
| 30 | 10 | 15,4 | 12,3 | 2,5 | 2 | |
| 33 | 11 | 18,6 | 14,9 | 2,9 | 2 | |
| 36 | 12 | 22,1 | 17,7 | 3,5 | 2 | |
| 39 | 13 | 26 | 20,8 | 4,3 | 3 | |
| 42 | 14 | 30,1 | 24,1 | 5 | 3 | |
| 48 | 16 | 39,3 | 31,4 | 6,6 | 3 | |
| 54 | 18 | 49,8 | 39,8 | 8,3 | 4 | 60 |
| 60 | 20 | 61,5 | 49,2 | 10,3 | 4 | 48 |
| 66 | 22 | 76,3 | 61 | 12,5 | 5 | 40 |
| 72 | 24 | 93,3 | 74,6 | 14,8 | 5 | 33 |
| 78 | 26 | 112,6 | 90,1 | 17,4 | 5 | 29 |
| 84 | 28 | 134,4 | 107,5 | 20,2 | 6 | 25 |
Zawiesia zaplatane
Zawiesia zaplatane muszą posiadać co najmniej 5 zaplotów. Długość zaplotu powinna wynosić przynajmniej 15 średnic liny. Zakończenia zawiesi zaplatanych mogą być dodatkowo zabezpieczone tworzywem termokurczliwym.
Poniższa tabela podaje DOR dla zawiesi zaplatanych w zależności od konstrukcji oraz średnicy.
| DOR liny [t] | |||||||
|---|---|---|---|---|---|---|---|
| Średnica liny [mm] | 6×37 +FC | 6×19 +FC | 7×19 (6X19M+WSC1770) | 6×7 +FC | 7×7 (6X7M+IWRC1770) | WS6x36 +FC | WS6x36 +IWRC1960 |
| 1 | 0,01 | 0,01 | |||||
| 2 | 0,04 | 0,04 | |||||
| 3 | 0,08 | 0,09 | 0,09 | 0,09 | |||
| 4 | 0,14 | 0,17 | 0,15 | 0,17 | |||
| 5 | 0,22 | 0,26 | 0,24 | 0,26 | |||
| 6 | 0,31 | 0,32 | 0,38 | 0,35 | 0,37 | ||
| 7 | 0,42 | 0,43 | 0,51 | 0,47 | 0,51 | 0,56 | |
| 8 | 0,55 | 0,57 | 0,67 | 0,61 | 0,66 | 0,61 | 0,73 |
| 9 | 0,69 | 0,72 | 0,85 | 0,78 | 0,84 | 0,77 | 0,92 |
| 10 | 0,85 | 0,89 | 1,05 | 0,96 | 0,95 | 1,14 | |
| 11 | 1,03 | 1,07 | 1,16 | 1,15 | 1,38 | ||
| 12 | 1,23 | 1,28 | 1,38 | 1,37 | 1,64 | ||
| 13 | 1,44 | 1,50 | 1,62 | 1,61 | 1,92 | ||
| 14 | 1,67 | 1,74 | 1,88 | 1,87 | 2,23 | ||
| 16 | 2,18 | 2,27 | 2,44 | 2,91 | |||
| 18 | 2,76 | 2,87 | 3,09 | 3,69 | |||
| 20 | 3,41 | 3,55 | 3,81 | 4,55 | |||
| 22 | 4,12 | 4,29 | 4,61 | 5,51 | |||
| 24 | 4,91 | 5,49 | 6,56 | ||||
| 26 | 5,76 | 6,44 | 7,70 | ||||
| 28 | 6,68 | 7,47 | 8,93 | ||||
| 30 | 7,67 | 8,58 | 10,25 | ||||
| 32 | 8,72 | 9,76 | 11,66 | ||||
| 34 | 9,85 | 11,02 | 13,16 | ||||
| 36 | 11,04 | 12,35 | 14,75 | ||||
| 40 | 13,63 | 15,25 | 18,21 | ||||
Zawiesia linowe to kluczowe elementy w transporcie i podnoszeniu ładunków w przemyśle ciężkim, budownictwie, logistyce oraz energetyce. Dzięki swojej wytrzymałości i elastyczności, zawiesia te są niezastąpione w miejscach, gdzie wymagane jest bezpieczne i efektywne przemieszczanie ciężkich obiektów. W ofercie firmy EFMETAL znajdują się zawiesia linowe jednocięgnowe, zawiesia linowe wielocięgnowe, zawiesia zaplatane, zawiesia plecione (warkoczowe), zawiesia typu GROMMET oraz modele o obwodzie zamkniętym, które spełniają najwyższe standardy jakości i bezpieczeństwa.
W budownictwie zawiesia linowe wykorzystywane są do podnoszenia i przenoszenia materiałów budowlanych, takich jak stalowe belki, betonowe płyty czy prefabrykaty. Ich zastosowanie w przemyśle morskim obejmuje operacje załadunkowe i rozładunkowe, gdzie odporność na korozję i trudne warunki atmosferyczne jest kluczowa. W logistyce zawiesia te służą do transportu kontenerów i innych ciężkich ładunków, zapewniając stabilność i bezpieczeństwo podczas przemieszczania.
Firma EFMETAL oferuje zawiesia linowe typu F, FK, OFK, FKH, FKSH, FKS i S, dostępne w wersjach od 1 do 4 cięgien. Produkty te są dostosowane do indywidualnych potrzeb klientów, z możliwością wyboru odpowiednich zakończeń, takich jak pętle, kausze, haki, szakle czy ogniwa. Dzięki zastosowaniu wysokiej jakości materiałów i precyzyjnej technologii produkcji, zawiesia linowe EFMETAL gwarantują niezawodność i długą żywotność nawet w najbardziej wymagających warunkach pracy.
Aby w pełni wykorzystać możliwości naszych zawiesi linowych, warto dobrać odpowiedni osprzęt do lin i zawiesi, który zapewni bezpieczeństwo i niezawodność podczas pracy. W naszej ofercie znajdują się m.in. haki, ogniwa, szakle i zaciski, które idealnie współpracują zarówno z linami stalowymi, jak i zawiesiami różnego typu. Dzięki temu możesz stworzyć kompleksowy system dopasowany do konkretnych wymagań transportowych i dźwigowych.
