Zawiesie GROMMET (nazywane również GRUMMETEM) jest specjalistycznym zawiesiem linowym bezkońcowym o zamkniętym obwodzie, przeznaczonym do podnoszenia i przemieszczania ciężkich, wielkogabarytowych oraz nietypowych ładunków. Konstrukcja GROMMETU zapewnia wysoką nośność, dużą elastyczność oraz możliwość dopasowania długości i konfiguracji zawiesia do konkretnych wymagań klienta.
Gdzie wykorzystuje się zawiesia linowe GROMMET?
GROMMETY stosowane są przede wszystkim w specjalistycznych operacjach przeładunkowych wymagających połączenia wysokiej nośności z elastycznością i możliwością dopasowania sposobu podwieszenia do geometrii ładunku.
Znajdują zastosowanie m.in. w hutnictwie i przemyśle ciężkim, energetyce, budownictwie przemysłowym, przemyśle stoczniowym i portowym, montażu maszyn oraz urządzeń, a także podczas transportu konstrukcji stalowych i elementów wielkogabarytowych.
Zawiesie GROMMET może pracować w układzie koszowym, przez opasanie lub obwiązanie ładunku, a także stanowić element wielopunktowego systemu podnoszenia, np. współpracującego z trawersą. Więcej rozwiązań stosowanych przy podnoszeniu ładunków znajduje się w kategorii
zawiesia linowe.
Jak prawidłowo dobrać zawiesie GROMMET?
Dopuszczalne obciążenie robocze DOR/WLL
Podstawowym parametrem przy doborze zawiesia GROMMET jest dopuszczalne obciążenie robocze (DOR/WLL). Nie może być ono ustalane wyłącznie na podstawie średnicy GROMMETU. Na jego wartość wpływają m.in. konstrukcja i klasa wytrzymałości liny, rodzaj rdzenia, sposób podwieszenia, kąty pracy, promienie gięcia oraz warunki środowiskowe.

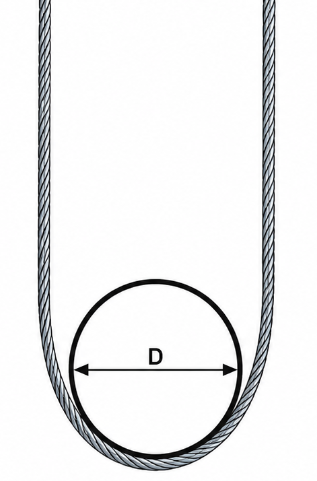

Stosunek D/d i promień gięcia zawiesia
Szczególne znaczenie ma stosunek D/d, gdzie D oznacza średnicę elementu, na którym zawiesie jest zginane, a d – nominalną średnicę GROMMETU. Zbyt mała średnica haka, sworznia, szakli albo powierzchni ładunku powoduje silne zginanie zawiesia, wzrost naprężeń, spłaszczenie konstrukcji i zmniejszenie nośności.
Dlatego podczas kompletowania systemu podnoszenia należy również prawidłowo dobrać osprzęt do lin i zawiesi, w tym haki, szakle, sworznie i pozostałe elementy współpracujące z GROMMETEM.
Należy również uwzględnić sposób zamocowania. Obwiązanie ładunku zmniejsza DOR w stosunku do podwieszenia bezpośredniego.

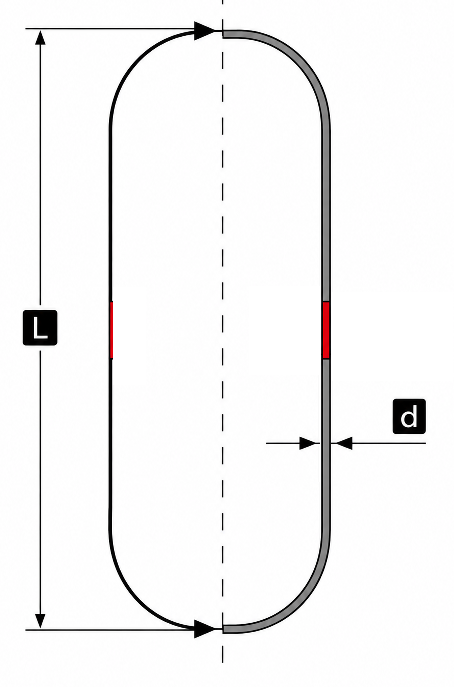

Długość i obwód GROMMETU
Długość zawiesia powinna odpowiadać wymiarom ładunku, sposobowi opasania oraz dostępnej wysokości roboczej. Zbyt krótki GROMMET może tworzyć niekorzystną geometrię albo nie objąć ładunku. Zbyt długi może natomiast utrudniać stabilizację i wymagać większej wysokości podnoszenia.
Obwód GROMMETU (2 × L) – całkowita długość zawiesia mierzona wzdłuż jego osi, dookoła całego zamkniętego pierścienia.
Długość GROMMETU (L) – odległość między punktami podparcia (długość robocza), wynosząca około połowę obwodu GROMMETU.
Bezpieczne użytkowanie i kontrola zawiesia GROMMET
Na obwodzie GROMMETU znajdują się dwa charakterystyczne miejsca technologiczne. Obszary oznaczone kolorem czerwonym nie mogą być bezpośrednio obciążane. Są to tzw. zamki, z których jeden (o spłaszczonym przekroju) jest miejscem wprowadzania końców lin, natomiast drugi to miejsce, w którym spotykają się końce lin.
Podczas eksploatacji miejsca te nie mogą znajdować się na haku, szekli, ostrej krawędzi, w miejscu docisku ani w strefie intensywnego zginania. Powinny być usytuowane na prostym, swobodnym odcinku zawiesia.
Przed każdym użyciem należy przeprowadzić kontrolę wzrokową zawiesia GROMMET, zwracając szczególną uwagę na stan drutów, oznaki korozji, miejscowe spłaszczenia, załamania, deformacje, uszkodzenia cieplne oraz stan oznaczeń identyfikacyjnych.
Kontroli wymagają również haki, szakle, sworznie i pozostały osprzęt współpracujący. W przypadku eksploatowanych systemów warto również pamiętać o okresowej kontroli lin stalowych oraz zawiesi.
Jeżeli użytkownik zauważy nieprawidłowość, nie powinien rozpoczynać podnoszenia. Zawiesie należy wycofać z użytkowania i przekazać do oceny osobie posiadającej odpowiednie kompetencje.
Jak przechowywać zawiesie GROMMET?
Nieprawidłowe przechowywanie zawiesia GROMMET może powodować korozję, trwałe zagięcia, zabrudzenie albo uszkodzenie oznaczeń.
Zawiesie należy przechowywać:
- w suchym i możliwie czystym miejscu,
- z dala od substancji chemicznych,
- bez kontaktu z ostrymi krawędziami,
- bez przypadkowego obciążenia innymi elementami,
- w sposób ograniczający powstawanie załamań,
- z zachowaniem możliwości odczytania oznaczeń identyfikacyjnych.
