Zawiesia łańcuchowe – dobór, zastosowanie i zasady użytkowania

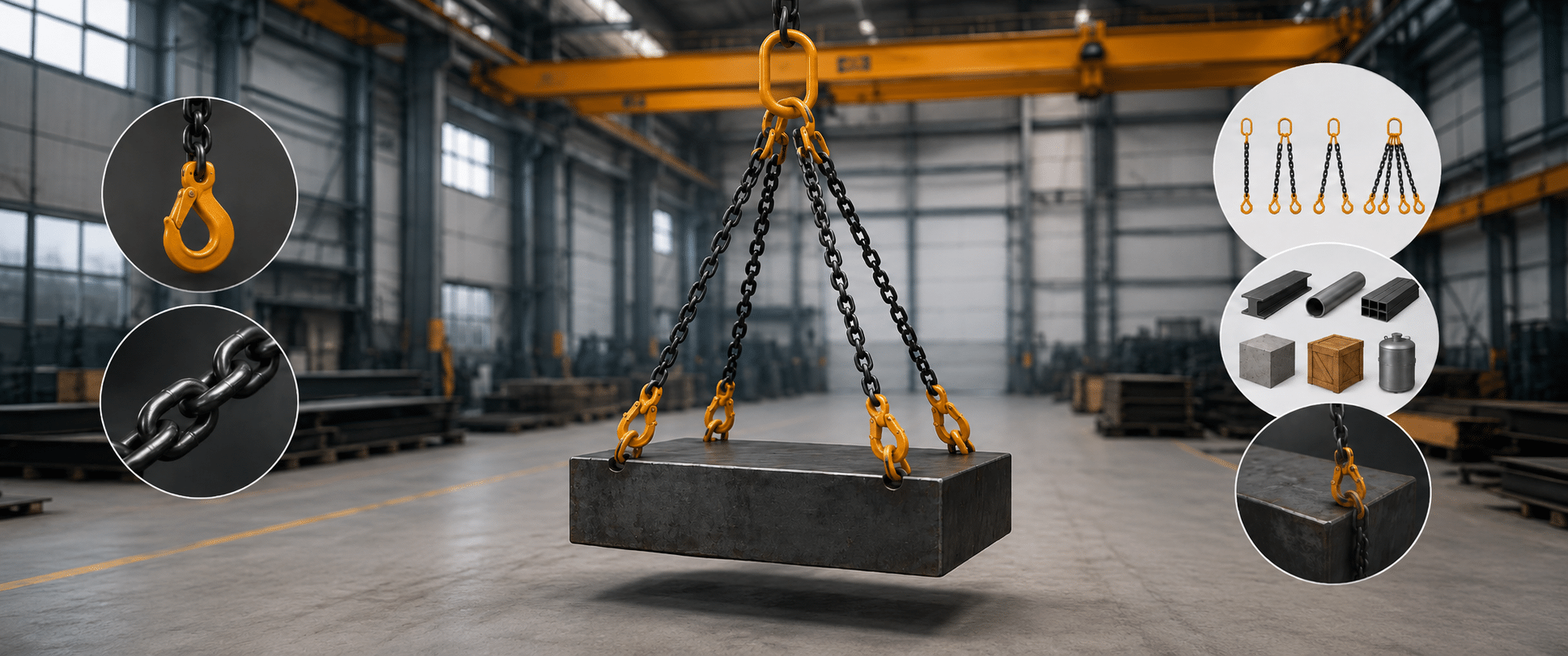

EFMETAL produkuje zawiesia łańcuchowe klasy 8 i 10, konfigurowane zgodnie z wymaganiami technicznymi oraz parametrami transportowanego ładunku. Zawiesia wykonywane są w układach jedno-, dwu-, trzy- i czterocięgnowych, z możliwością indywidualnego doboru długości cięgien oraz konfiguracji osprzętu (haki, ogniwa, szakle i elementy skracające).
Zawiesia łańcuchowe charakteryzują się wysoką wytrzymałością, trwałością i odpornością na zużycie, a także możliwością pracy w wymagających warunkach. Są odporne na działanie wysokich temperatur i uszkodzenia mechaniczne, a w przypadku odpowiedniej konserwacji i przechowywania zachowują swoje właściwości w warunkach długotrwałej eksploatacji.
Gdzie wykorzystuje się zawiesia łańcuchowe?
Zawiesia łańcuchowe stosuje się do podnoszenia, transportu i pozycjonowania ciężkich ładunków m.in. w przemyśle morskim, budownictwie, energetyce, hutnictwie, logistyce oraz podczas montażu i demontażu maszyn.
Znajdują zastosowanie przede wszystkim przy ciężkich, dużych i nieregularnych elementach, takich jak konstrukcje stalowe, maszyny, prefabrykaty, zbiorniki czy elementy przemysłowe. Dzięki różnym konfiguracjom i możliwości regulacji długości można je dopasować do konkretnej operacji podnoszenia.
Jak prawidłowo dobrać zawiesie łańcuchowe?
Dobór zawiesia łańcuchowego nie może opierać się wyłącznie na masie podnoszonego ładunku. Należy uwzględnić również jego kształt, położenie środka ciężkości, liczbę i rozmieszczenie punktów zaczepienia, kąt pracy cięgien, sposób podwieszenia oraz warunki eksploatacji.
Prawidłowo dobrane zawiesie powinno zapewniać odpowiednie dopuszczalne obciążenie robocze (DOR/WLL), stabilność ładunku oraz bezpieczne połączenie z urządzeniem podnoszącym. DOR określa maksymalne obciążenie, jakie zawiesie może bezpiecznie przenosić w warunkach określonych przez producenta. Jego wartość zależy m.in. od klasy i średnicy łańcucha, liczby cięgien, kąta odchylenia cięgien od pionu, sposobu zaczepienia, rozkładu obciążenia, temperatury i warunków środowiskowych.
Kąt odchylenia cięgien od pionu jest kluczowym parametrem wpływającym na DOR zawiesia wielocięgnowego. Wraz ze wzrostem kąta rośnie siła rozciągająca działająca na poszczególne cięgna, a tym samym zmniejsza się dopuszczalne obciążenie robocze zawiesia.
Długość cięgien wpływa na wysokość całego układu oraz kąty pracy. Zbyt krótkie cięgna mogą tworzyć duży kąt odchylenia od pionu i zmniejszać DOR. Zbyt długie mogą utrudniać podnoszenie w miejscu o ograniczonej wysokości.
Haki skracające umożliwiają bezpieczną regulację długości cięgien, co pozwala dopasować zawiesie do kształtu i środka ciężkości ładunku. Stosowane są w szczególności przy ładunkach o nieregularnych kształtach.
Bezpieczne użytkowanie i kontrola
Przed każdym użyciem zawiesie należy skontrolować pod kątem stanu technicznego, oznaczeń, kompletności oraz zgodności DOR z planowaną operacją podnoszenia. Należy sprawdzić m.in.:
- stan i czytelność tabliczki identyfikacyjnej,
- zgodność dopuszczalnego obciążenia roboczego (DOR) z wymaganiami planowanej operacji podnoszenia,
- kompletność oraz stan techniczny wszystkich elementów zawiesia, w szczególności pod kątem pęknięć, odkształceń, zużycia oraz innych uszkodzeń mechanicznych,
- stan haków, w tym brak rozgięcia, pęknięć i innych deformacji oraz prawidłowe działanie zapadek zabezpieczających,
- zgodność długości poszczególnych cięgien,
- dostępność i aktualność wymaganej dokumentacji zawiesia, potwierdzającej jego identyfikowalność oraz dopuszczenie do eksploatacji.
W przypadku uszkodzeń, nadmiernego zużycia lub innych nieprawidłowości zawiesie należy natychmiast wycofać z użytkowania i przekazać do oceny osobie kompetentnej.
Jak przechowywać zawiesia łańcuchowe?
Zawiesia łańcuchowe należy przechowywać w warunkach zapewniających ochronę przed korozją, zabrudzeniem, wilgocią oraz uszkodzeniami mechanicznymi. Po zakończeniu pracy zawiesie powinno zostać umieszczone na przeznaczonym do tego stojaku lub wieszaku, a nie bezpośrednio na podłożu. W przypadku dłuższego okresu nieużytkowania elementy stalowe należy odpowiednio zabezpieczyć przed korozją. Zawiesia uszkodzone lub wykazujące oznaki nadmiernego zużycia powinny być odseparowane od sprawnego wyposażenia i wycofane z użytkowania do czasu oceny technicznej. Warunki przechowywania powinny zapewniać zachowanie właściwości mechanicznych zawiesia oraz czytelność jego oznakowania.
