Ściągacze śrubowe
Ściągacze śrubowe, nazywane również śrubami rzymskimi, służą do precyzyjnego napinania lin stalowych, cięgien oraz elementów konstrukcyjnych i asekuracyjnych. W ofercie EFMETAL znajdują się solidne, stalowe ściągacze, które umożliwiają szybkie i bezpieczne regulowanie naciągu w różnych układach mocujących. Ich zastosowanie obejmuje m.in. przemysł budowlany, energetykę oraz infrastrukturę sportową i eventową.
Ściągacze śrubowe dostępne są w różnych rozmiarach i wersjach zakończeń (można wyróżnić typy oko-hak, oko-oko, hak-hak, widełki-widełki), dopasowanych do specyfiki projektu. Ze względu na swoją specyfikę oraz zastosowanie mogą się one różnić budową, dlatego wyróżniamy ściągacze śrubowe o budowie otwartej oraz z korpusem rurowym.
- oko-oko
- hak-hak
- oko-hak
- szakla-szakla
wg DIN 1480
| Rozmiar | DOR [t] | a | b | c | e | d | g | kg/szt |
|---|---|---|---|---|---|---|---|---|
| 5 | 0,6 | 50 | 30 | 43 | 43 | 8 | 7 | 0,03 |
| 6 | 1,2 | 110 | 86 | 72 | 84 | 10 | 8 | 0,105 |
| 8 | 2,4 | 110 | 80 | 73 | 81 | 11 | 9 | 0,145 |
| 10 | 4 | 125 | 89 | 88 | 96 | 14 | 11 | 0,28 |
| 12 | 5,6 | 125 | 83 | 110 | 97 | 15 | 14 | 0,42 |
| 14 | 8 | 140 | 96 | 118 | 125 | 18 | 14 | 0,55 |
| 16 | 11 | 170 | 116 | 145 | 171 | 19 | 16 | 1 |
| 20 | 17 | 200 | 123 | 173 | 168 | 25 | 18 | 1,6 |
| 22 | 21 | 225 | 153 | 182 | 190 | 29 | 23 | 2,1 |
| 24 | 25 | 255 | 177 | 187 | 192 | 34 | 25 | 3 |

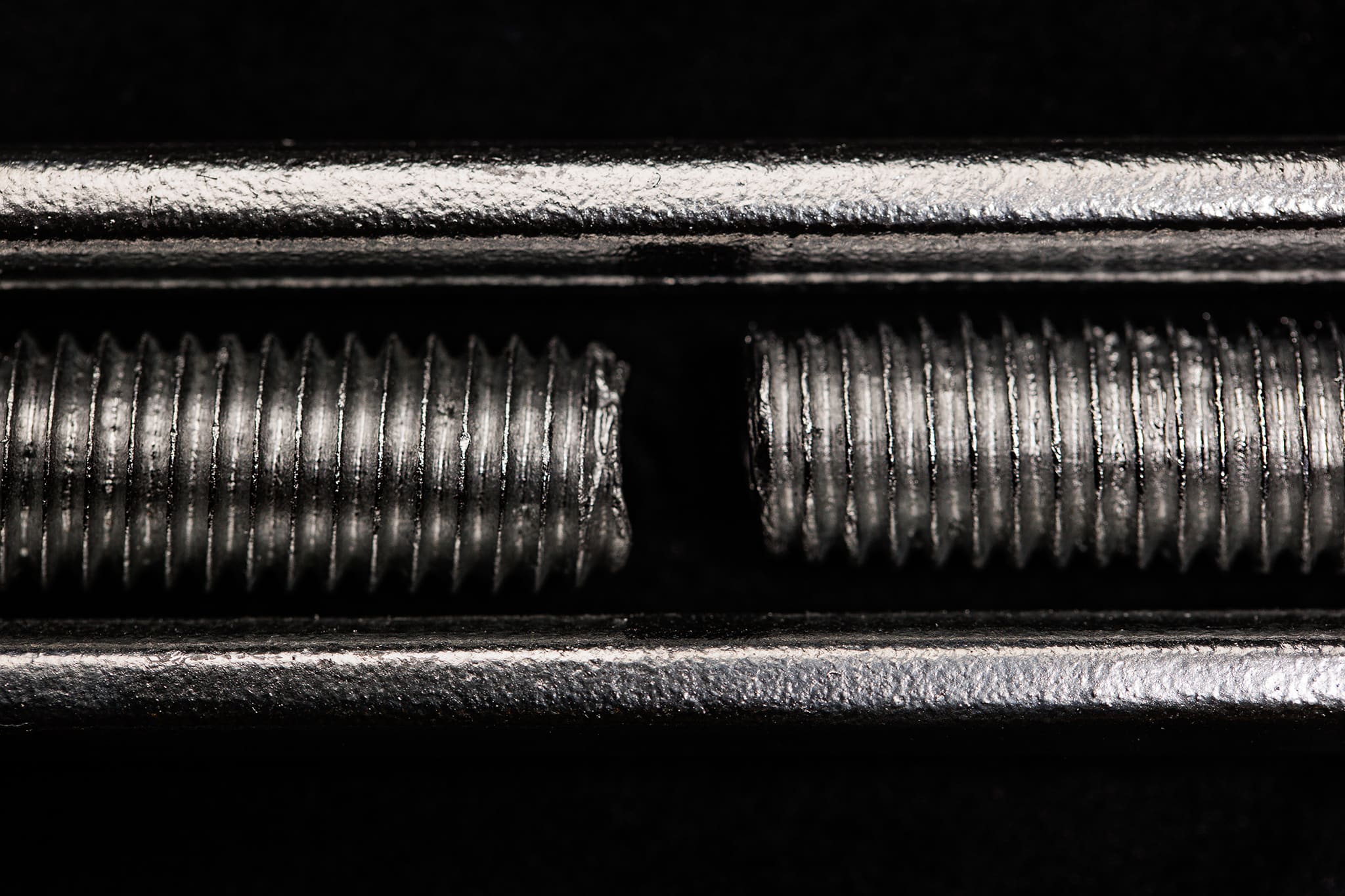

Dwa przeciwne gwinty (lewy i prawy) umożliwiają łatwy naciąg. Śruba rzymska idealnie sprawdza się we współpracy z kauszami i zaciskami kabłąkowymi.
Standardowo oferujemy śruby rzymskie wykonane jako Hak-Hak, Oko-Oko lub Hak-Oko. Wykonanie niestandardowe wymaga kontaktu z działem handlowym.
Wartość DOR podano w kN. W obliczeniach wytrzymałościowych wartość współczynnika bezpieczeństwa wynosi 5. W przypadku zastosowań w konstrukcjach statycznych (naciągi masztów, podwieszenia sufitów itp.) wartości naciągów należy konsultować z projektantem rozwiązań.
Projektując rozwiązania z zastosowaniem śrub rzymskich należy przyjąć zasadę, że naciągana lina ma wartość MBL niższą niż DOR śruby.
