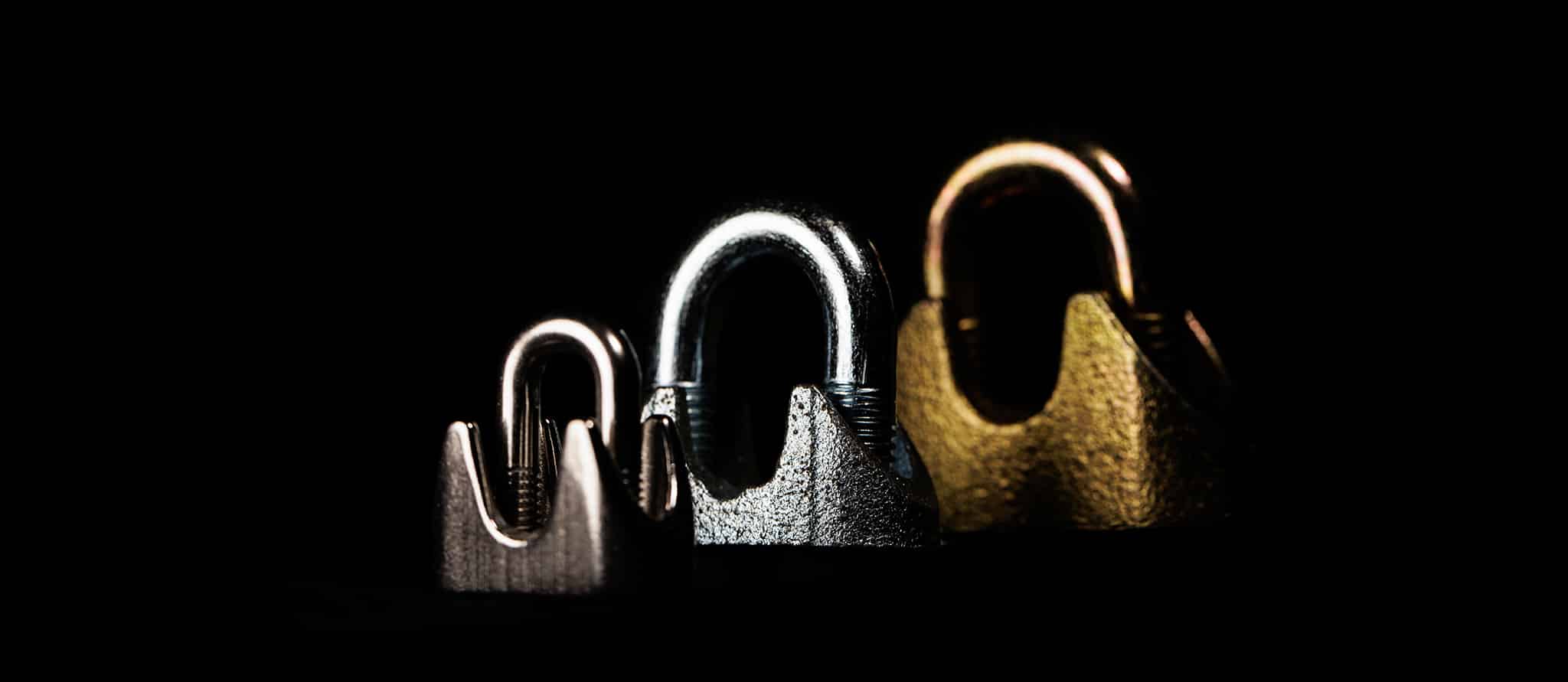

Zaciski linowe
Zaciski linowe służą do bezpiecznego łączenia oraz zakończania lin stalowych. Firma EFMETAL oferuje zaciski w różnych wariantach, wykonane z wysokiej jakości materiałów odpornych na korozję. Precyzyjne wykonanie zacisków gwarantuje niezawodność i bezpieczeństwo użytkowania.
W naszej ofercie wyróżniamy zaciski kabłąkowe/linowe (norma DIN 741), zaciski kabłąkowe wzmocnione (norma DIN 1142 = EN13411-5), zaciski kabłąkowe nierdzewne, zaciski siodełkowe pojedyncze i podwójne, zaciski kubełkowe.
- zwykłe – DIN 741
- wzmocnione – DIN 1142 (PN EN 13411-5)
Kabłąki linowe wg PN EN 13411-5 (kiedyś DIN 741):
| Rozmiar | Na linę o średnicy* [mm] | Śruba | a [mm] | h [mm] | r [mm] | n | t | Waga [kg/100] |
|---|---|---|---|---|---|---|---|---|
| 3 | < 3 | M4 | 9 | 20 | 2 | 3 | 10 | 0,84 |
| 5 | 3 – 4 | M5 | 11 | 24 | 3 | 3 | 11 | 1,40 |
| 6,5 | 5 -6 | M5 | 13 | 28 | 4 | 3 | 12 | 1,60 |
| 8 | 7 -8 | M6 | 16 | 34 | 4,5 | 5 | 14 | 2,76 |
| 10 | 9 -10 | M8 | 19 | 42 | 5,5 | 5 | 18 | 5,95 |
| 11 | 11 | M8 | 20 | 44 | 6 | 5 | 19 | 6,62 |
| 13 | 12 -13 | M10 | 24 | 55 | 7 | 5 | 23 | 11,20 |
| 14 | 14 | M10 | 25 | 57 | 7,5 | 5 | 23 | 12,34 |
| 16 | 15 – 16 | M12 | 29 | 63 | 8,5 | 5 | 26 | 18,38 |
| 19 | 17 -19 | M12 | 32 | 75 | 10 | 6 | 29 | 23,16 |
| 22 | 20 -22 | M14 | 37 | 85 | 11,5 | 7 | 33 | 34,58 |
| 26 | 23 – 26 | M14 | 41 | 95 | 13,5 | 7 | 35 | 38,58 |
| 30 | 27 – 30 | M16 | 48 | 110 | 16 | 8 | 37 | 63,56 |
| 34 | 31 – 34 | M16 | 52 | 120 | 18 | 8 | 42 | 74,10 |
| 40 | 35 – 40 | M16 | 58 | 140 | 21 | 8 | 45 | 93,40 |
Prawidłowy montaż: obie liny ułożone są równolegle i stycznie. Kabłąki są skręcone po stronie nośnej części liny. Odległości pomiędzy poszczególnymi kabłąkami odpowiadają wartości parametru „x”.
Nie rekomendujemy użycia kabłąków poza rozwiązaniami doraźnymi. Użytkownik ponosi pełną odpowiedzialność za właściwy montaż. Należy pamiętać, że pod wpływem obciążenia zmniejsza się średnica liny – użytkownik zobowiązany jest do dokręcenia śrub, gdy zawiesie zostanie obciążone. Najlepszy efekt uzyska się, gdy gwint śruby zostanie lekko posmarowany – rekomendujemy w tym celu UNOLIT SPRAY OIL, który ma właściwości antykorozyjne.
Za właściwe rozmieszczenie kabłąków (z zachowaniem zalecanych odległości) i ich prawidłową orientację względem liny nośnej odpowiada wyłącznie użytkownik. We wszelkich przypadkach, gdy jest to możliwe, zalecamy użycie zawiesi zaciskanych, zaplatanych lub zawiesi łańcuchowych naszej produkcji, bądź pasowych, których jesteśmy dystrybutorem.
