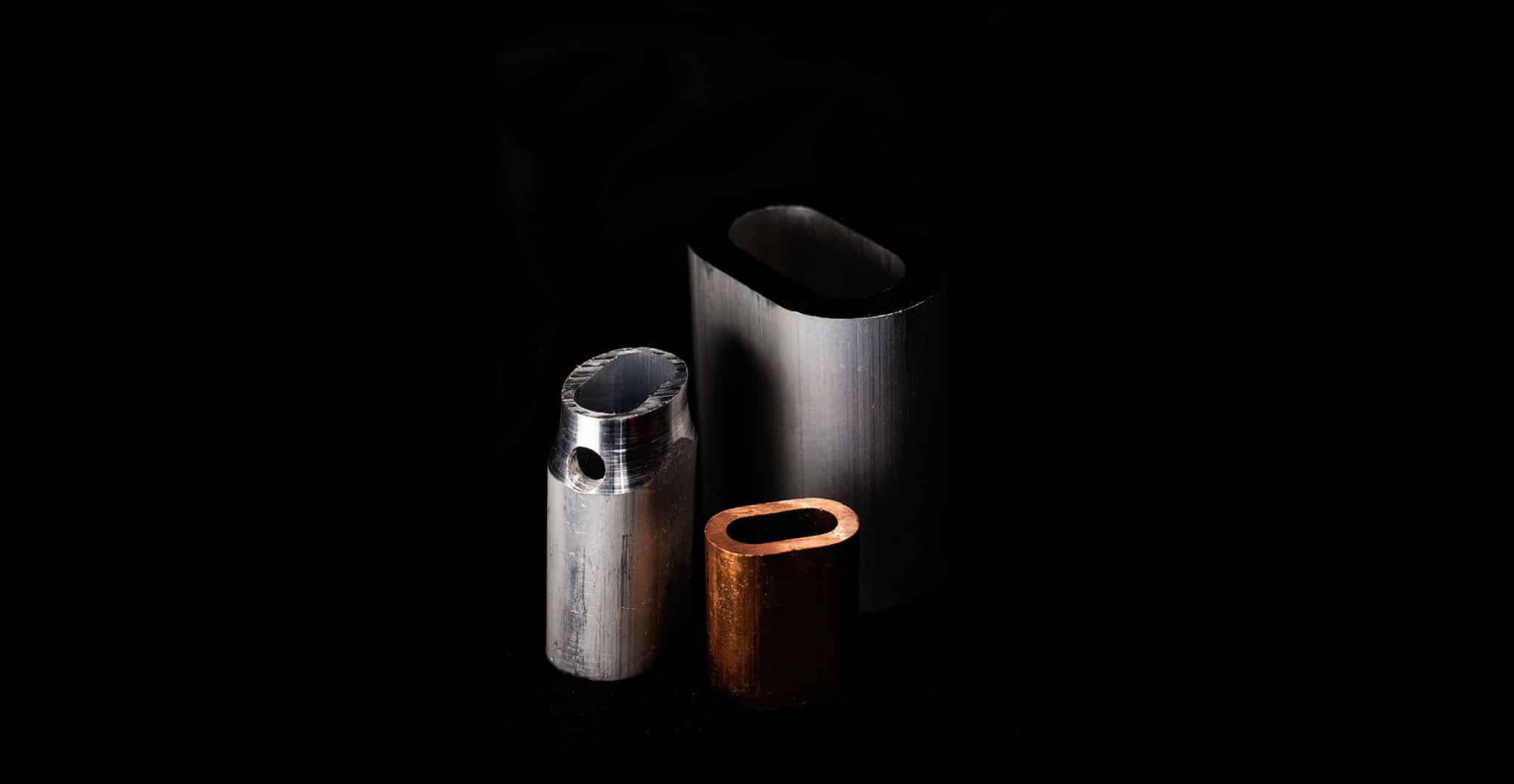

Złączki cylindryczne i koniczne
Złączki do lin stalowych to precyzyjne komponenty umożliwiające trwałe i bezpieczne łączenie odcinków lin lub ich zakończenia. EFMETAL oferuje złączki cylindryczne (zwane konicznymi określone normą EN13411-3, DIN3093 forma A), złączki stożkowe (DIN 3093-forma C) oraz złączki otwarte. Można je podzielić również ze względu na rodzaj materiału, z którego są wykonane, tj.: aluminiowe, miedziane, stalowe oraz ze stali nierdzewnej, dostosowane do różnych typów zastosowań. Wykorzystywane są zarówno w zawiesiach, jak i konstrukcjach technicznych wymagających precyzyjnego mocowania.
- aluminiowe
- miedziane
- stalowe
Złączki aluminiowe wg PN-EN 13411-3:
| wymiary | waga | dobór średnicy liny do złączki zależnie od współczynnika przekroju metalicznego | |||||||
|---|---|---|---|---|---|---|---|---|---|
| rozmiar | a | b | g | l | kg/ 1000szt | C ≥ 0,283 | C ≤ 0,487 | 0,487 ≤ C ≤ 0,613 | C ≥ 0,613 |
| liny z rdzeniem FC | liny z rdzeniem IWRC, liny nieodkrętne | sploty, liny z rdzeniem IWRC, nieodkrętne | sploty,2 złączki | ||||||
| 1 | 1,2 | 2,4 | 0,65 | 5 | 0,10 | 1 | |||
| 1,5 | 1,7 | 3,4 | 0,75 | 6 | 0,21 | 1,5 | |||
| 2 | 2,2 | 4,4 | 0,85 | 7 | 0,24 | 2 | |||
| 2,5 | 2,7 | 5,4 | 1,05 | 9 | 0,5 | 2,5 | |||
| 3 | 3,3 | 6,6 | 1,25 | 11 | 0,84 | 3 | 2,5 | ||
| 3,5 | 3,8 | 7,6 | 1,5 | 13 | 1,32 | 3,5 | 3 | ||
| 4 | 4,4 | 8,8 | 1,7 | 14 | 1,81 | 4 | 3,5 | ||
| 4,5 | 4,9 | 9,8 | 1,9 | 16 | 2,61 | 4,5 | 4 | ||
| 5 | 5,5 | 11 | 2,1 | 18 | 3,57 | 5 | 4,5 | 4 | |
| 6 | 6,6 | 13,2 | 2,5 | 21 | 5,86 | 6 | 5 | 4,5 | |
| 6,5 | 7,2 | 14,4 | 2,7 | 23 | 7,55 | 6,5 | 6 | 5 | |
| 7 | 7,8 | 15,6 | 2,9 | 25 | 9,53 | 7 | 6,5 | 6 | 6 |
| 8 | 8,8 | 17,6 | 3,3 | 28 | 13,7 | 8 | 7 | 6,5 | 6,5 |
| 9 | 9,9 | 19,8 | 3,7 | 32 | 19,8 | 9 | 8 | 7-8 * | 7 |
| 10 | 10,9 | 21,8 | 4,1 | 35 | 26,4 | 10 | 9 | 8-9 * | 8 |
| 11 | 12,1 | 24,2 | 4,5 | 39 | 35,8 | 11 | 10 | 9-10 * | 9 |
| 12 | 13,2 | 26,4 | 4,9 | 42 | 45,8 | 12 | 11 | 10-11 * | 10 |
| 13 | 14,2 | 28,4 | 5,4 | 46 | 59,7 | 13 | 12 | 11-12 * | 11 |
| 14 | 15,3 | 30,6 | 5,8 | 49 | 73,5 | 14 | 13 | 12-13 * | 12 |
| 16 | 17,5 | 35 | 6,7 | 56 | 111 | 16 | 14 | 13-14 * | 13 |
| 18 | 19,6 | 39,2 | 7,6 | 63 | 159 | 18 | 16 | 14-16 * | 14 |
| 20 | 21,7 | 43,4 | 8,4 | 70 | 217 | 20 | 18 | 16-18 * | 16 |
| 22 | 24,3 | 48,6 | 9,2 | 77 | 292 | 22 | 20 | 18-20 * | 18 |
| 24 | 26,4 | 52,8 | 10 | 84 | 376 | 24 | 22 | 20-22 * | 20 |
| 26 | 28,5 | 57 | 10,9 | 91 | 481 | 26 | 24 | 22-24 * | 22 |
| 28 | 31 | 62 | 11,7 | 98 | 603 | 28 | 26 | 24-26 * | 24 |
| 30 | 33,1 | 66,2 | 12,5 | 105 | 739 | 30 | 28 | 26-28 * | 26 |
| 32 | 35,2 | 70,4 | 13,4 | 112 | 897 | 32 | 30 | 28-30 * | 28 |
| 34 | 37,8 | 75,6 | 14,2 | 119 | 1077 | 34 | 32 | 30-32 * | 30 |
| 36 | 39,8 | 79,6 | 15 | 126 | 1275 | 36 | 34 | 32-34 * | 32 |
| 38 | 41,9 | 83,8 | 15,8 | 133 | 1503 | 38 | 36 | 34-36 * | 34 |
| 40 | 44 | 88 | 16,6 | 140 | 1734 | 40 | 38 | 36-38 * | 36 |
*jeżeli rzeczywista średnica liny jest większa od średnicy nominalnej, należy używać złączki o wyższym rozmiarze
